本文導讀
帶寬夠高，采樣夠快，但測出來的值準不準？僅有高分辨率還不夠，頻率一變、偏置一加、噪聲一大，精度往往隨之劣化。本文結合實測數據，從ADC架構、寬頻精度、偏置穩定性、噪聲抗擾角度，看ZUS5000系列示波器如何讓“測得準”真正落地。
ADC位數：精準測量的起點
示波器精度怎么樣才是好

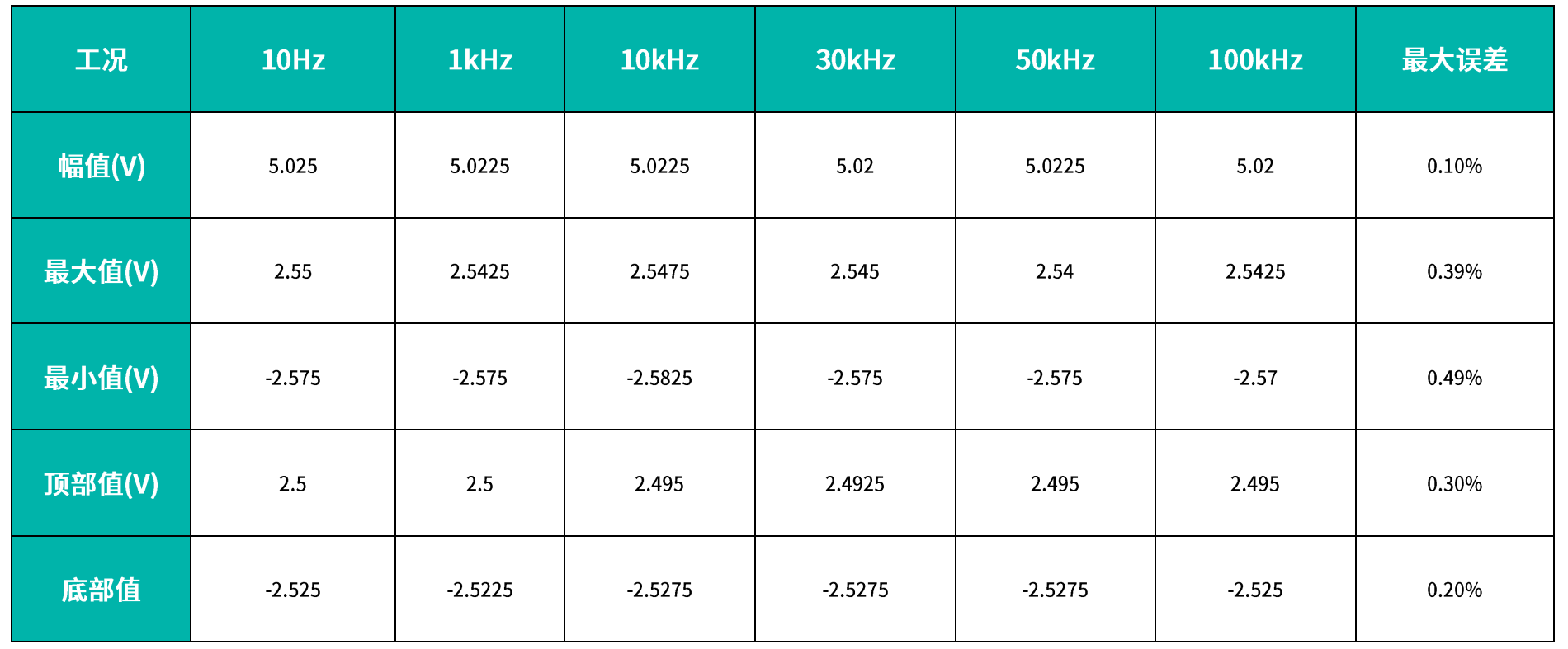

10Hz~100kHz全頻段，精度一致
國標校準要求示波器在1kHz方波下達到標稱精度，滿足即視為達標。但實際被測信號的頻率是多變的，如果僅在1kHz下精度達標，而在其他頻率下明顯下降，測量結果的可信度就要大打折扣。
直流偏置下的精度穩定性
高位數ADC為測量精度提供基礎保障，但ADC本身并非完全線性的器件。當被測信號疊加不同的直流偏置時，ADC的非線性特性可能導致幅度測量結果產生偏差。這也是工程師在實際使用中經常遇到的問題：同一信號在不同直流偏置條件下，測量值出現明顯差異。
ZUS5000系列示波器針對這一問題，通過專利校正算法對ADC非線性進行補償，實測數據顯示，不同直流偏置條件下，幅度測量結果保持良好一致性。
噪聲環境下的測量可靠性
圖10 無噪聲實測500.25mV

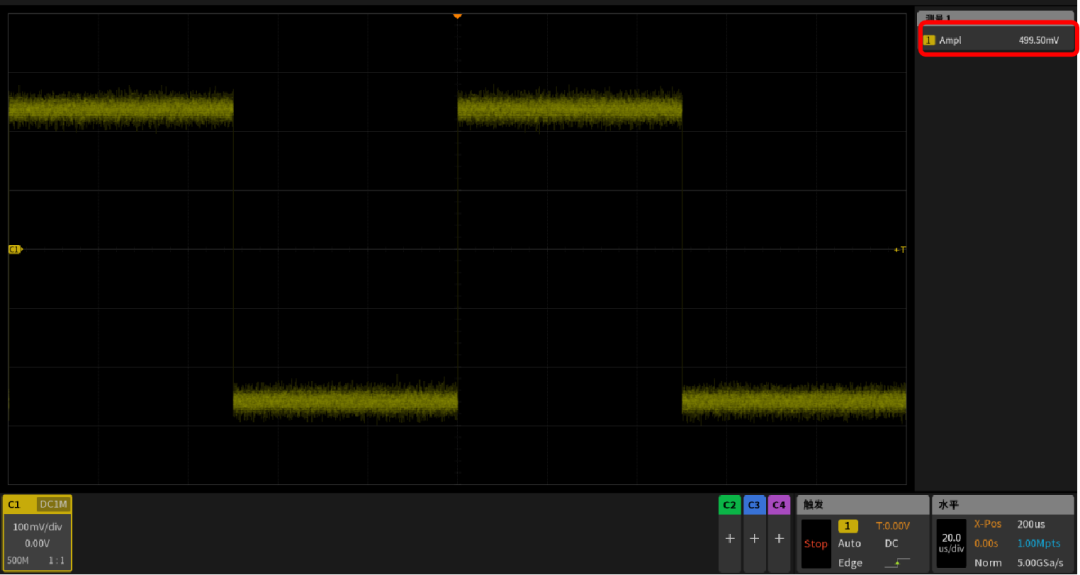

圖11 高噪聲實測499.5mV
結 語
12位ADC奠定分辨率基礎，寬頻精度設計覆蓋10Hz~100kHz，專利算法應對偏置漂移和噪聲干擾：ZUS5000系列示波器從硬件到算法，讓測量結果經得起驗證。
