在測試中，實際信號源輸出端阻抗與終端阻抗的匹配程度，直接決定了參考信號的波形質量、測試數據的真實性，甚至?xí)绊憙x器和被測件的安全。
50Ω和1MΩ是電子測量中最常用的兩種終端阻抗：50Ω是射頻/高頻測試的標準阻抗（適配信號源、頻譜儀等射頻設備的匹配）；1MΩ是高阻抗測試的典型阻抗（適配示波器、功率放大器、低頻失真儀等設備的高阻需求）。錯誤的阻抗匹配會引發截然不同的波形畸變、測試失效甚至設備自激、器件損壞等問題，以下結合測試場景具體分析。
01
測試需求終端為50Ω阻抗匹配，卻選用1MΩ終端阻抗

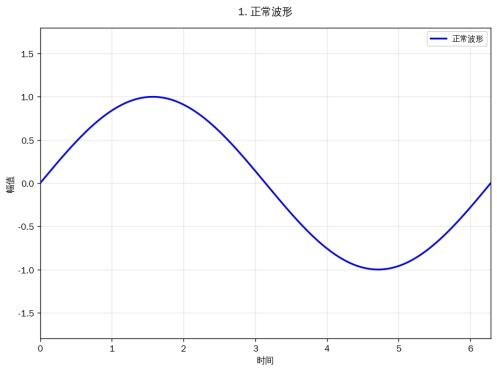

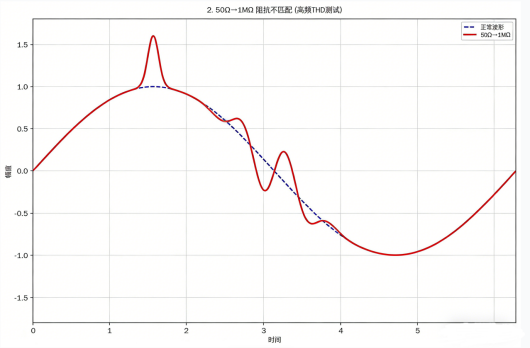

在高頻測試中，規范要求終端設為50Ω實現阻抗匹配時，卻誤設為1MΩ，而源端輸出的阻抗匹配是按50Ω負載優化的，接上連接延長線后，延長線的分布電容在高阻下被“放大”，等效接入容性負載。其表現為輸出波形嚴重畸變，標準正弦波出現尖峰、過沖或變?yōu)椴灰?guī)則雜波；頻譜特性惡化，基波幅值不穩定、諧波雜亂，導致測試數據失效，還可能引發振蕩、設備燒毀風險。
02
測試需求終端為1MΩ阻抗匹配，卻選用50Ω終端阻抗

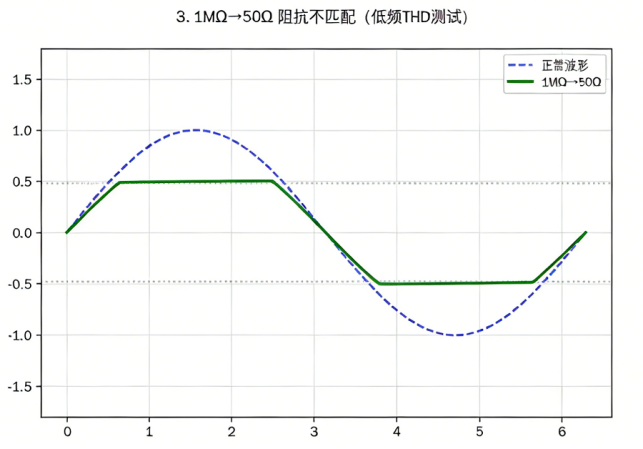

在使用功放或使用無源探頭等測試中，規范要求匹配終端阻抗為1MΩ時，卻誤設為50Ω，此時源端為電壓驅動模式，驅動能力僅適配高阻負載，當終端匹配為50Ω阻抗時，等效重載。其表現為輸出分壓、波形削頂、削底失真，因低阻負載需更大驅動電流，信號源驅動不足導致電壓幅值驟降；幅值衰減嚴重且隨頻率不規則波動，還會引發驅動不足、失真誤判等問題。
綜上，儀器輸出終端的阻抗匹配，是測試的基礎前提，錯誤匹配既會讓測試數據完全失效，無法反映被測件的真實性能，還會帶來不同程度的設備損壞風險。
