在調試高速電路時，我們常常會遇到信號波形畸變、過沖、振鈴或者系統輸出功率不足、靈敏度下降的問題，這些問題的背后，一個最常見且關鍵的原因就是——阻抗失配。當發送端與傳輸線之間、傳輸線與接收端之間出現阻抗不匹配時，就會發生反射，這些反射信號會破壞原有的輸出信號，并疊加在原始輸出信號中，從而出現上述一系列問題。
圖1信號反射引起的畸變
本文將從原理出發，系統闡述阻抗匹配如何影響信號，以及如何在工程中實現匹配。
1、什么是阻抗？
阻抗是復數，用Z來標識。Z=R+jX，其中實部為電阻，虛部為電抗，容抗和感抗合稱電抗。
在實際應用中，信號源并不是一個理想的源，它也有阻抗；傳輸線有特性阻抗，特性阻抗由分布電感、電容決定，與長度無關，當信號波長與導線長度一樣時，導線視為傳輸線。
2、什么是阻抗匹配？
阻抗匹配的定義：信號源的阻抗=傳輸線的特性阻抗=負載阻抗，即

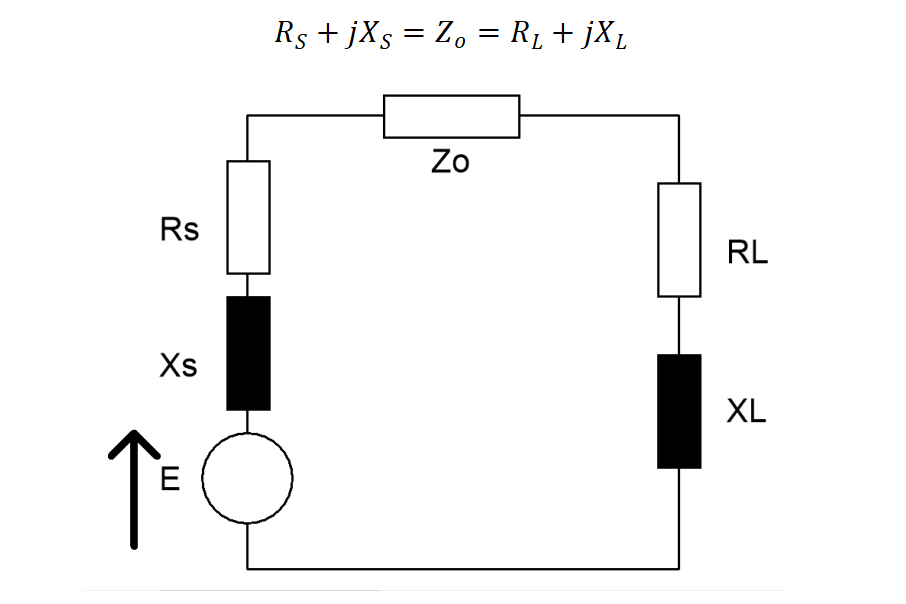

圖2 阻抗匹配示意圖
3、如何實現阻抗匹配？
L型匹配網絡
L型匹配網絡，顧名思義，是由兩個電抗元件（電感L和電容C）組成，其連接形狀像字母“L”。它的核心功能是在特定頻率下，將一個復數阻抗（如 R + jX）變換成另一個我們想要的阻抗（通常是純電阻，即系統的特性阻抗Z0，如50Ω）。
L型匹配方式一：左L，該匹配適用于Rs>RL。

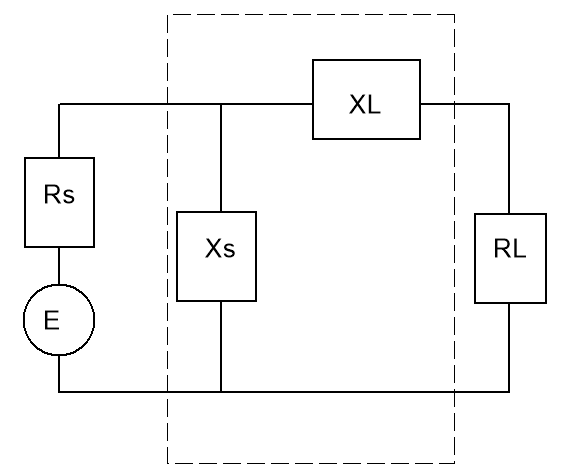

圖3 左L匹配示意圖

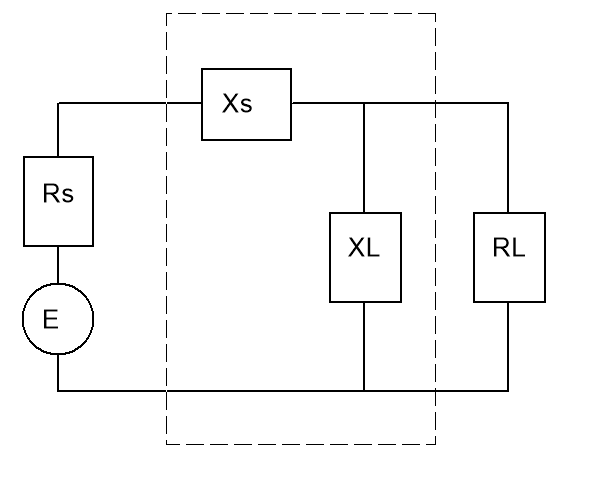

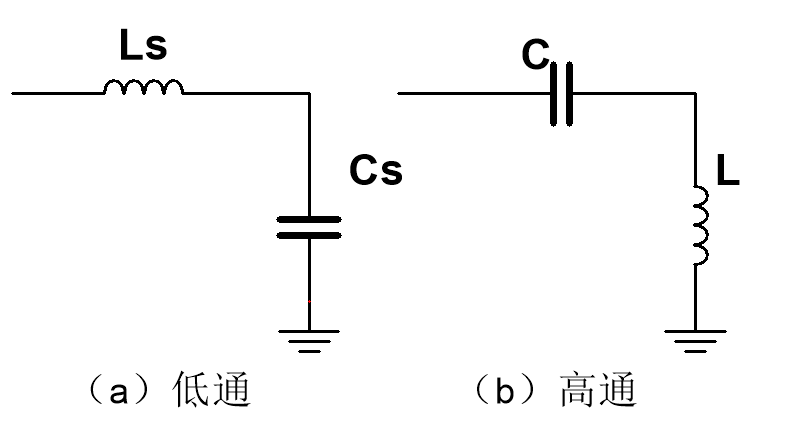

L型匹配方式二：右L，該匹配適用于Rs 圖4 右L匹配示意圖 對于這兩種方式，可以分為Ls-Cp 低通形式，也可以采用Cs-Lp 高通形式 傳輸線匹配 常采用λ/4阻抗變換器，該傳輸線的特性阻抗Z0'滿足： 所以需要設計一段長度為1.56cm、特性阻抗為70.7Ω的傳輸線匹配。 結合以上L型匹配和傳輸線匹配兩種方式，可以實現源與傳輸線之間，傳輸線與負載之間的阻抗匹配。 阻抗匹配在工程設計中非常重要，尤其是高速電路中，在確保功率傳輸效率、信號完整性和電磁兼容性三個方面有不可替代的作用。 公司介紹
