應用背景

汽車自誕生以來，不僅給人們的日常出行帶來了方便，還加快了人類改變社會的步伐。伴隨著汽車的不斷普及，越來越多的人開始注重其安全性，其中汽車線束的性能也得到了越來越多人的關注。

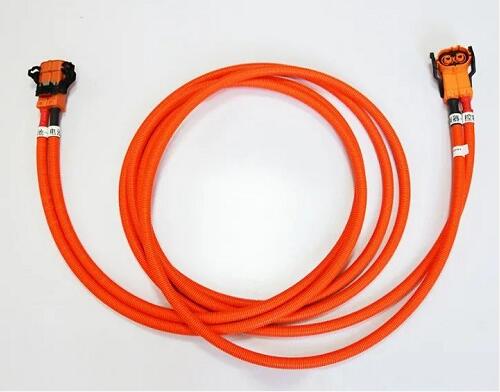

（汽車線束）

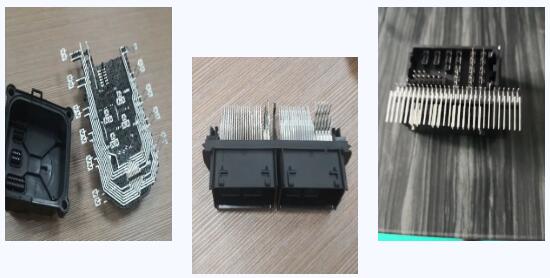

（汽車連接器）

汽車線束及連接器遍布車體全身，連接汽車各個電器與電子設備間傳遞電信號，汽車線束及連接器接觸是否良好直接影響著汽車能否正常運行及司乘人員安全；隨著汽車電子的不斷發展，對連接器也提出了更高的要求：連接器要更靈活，絕緣度要更高，能為電線束的傳導提供更好的條件。

Q：汽車線束的優劣好壞該如何判斷？

汽車線束及連接器需要測試如下內容：

導通、開路、短路、交叉、瞬間通斷、耐壓、絕緣

部分線束帶元器件的還需要測試電感、電阻、電容、發光二極管等。

同惠TH8601線材測試儀在此需求上應運而生，經過嚴謹的研發以提供更精確和更完美的線材測試結果，給機體功能進化賦予的更大可能，用正確的工具來拓展您的能力。

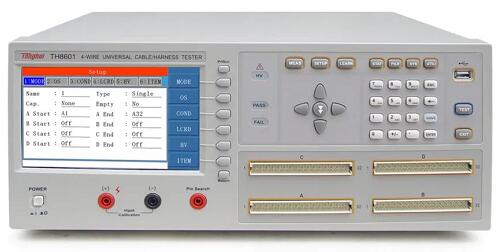

同惠TH8601系列為四端線材綜合測試儀，專用于各種線纜，線束和排線品質及連接可靠性檢驗的多功能，自動化的線材綜合參數快速測試系統。

TH8601系列性能特點

① 7寸TFT LCD真彩顯示器，800480分辨率，中英文可選操作界面

② 多達128Pin腳位掃描和測試

③ (專利) ns級掃描切換開關，64Pin掃描速度2ms

④ (專利) 電壓電流并行采樣技術，100次/s測試速度可達1mΩ測量精度

⑤ (專利) 高低壓分離技術，>200G的自身絕緣阻抗

⑥ (專利) 電容器極性測試

⑦ (專利) 二分法、一對其他兩種方法保證耐壓絕緣測試速度

⑧ (專利) TYPE-C自動識別，一鍵設定

⑨RS232，RS485，GPIB，USB，LAN，HANDLER等接口選擇

劃重點：相較于其他復雜的電子線束而言，汽車線束及連接器由于相對器件較少，因此大多只需測試以下內容：

1、通斷測試

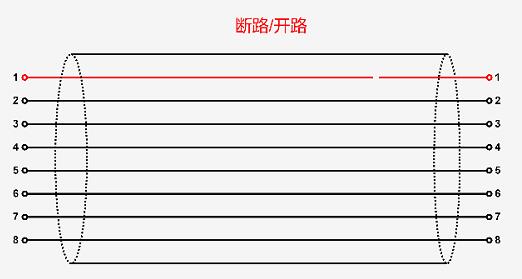

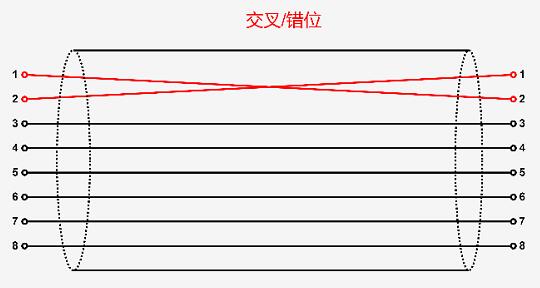

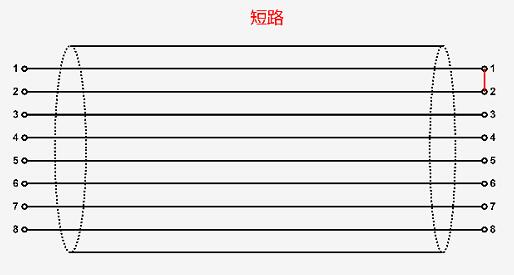

汽車線束及連接器作為信號傳輸途徑，最重要的就是其連通性，因此通斷測試是至關重要的一環，除了導通與否，也會出現下列中的情況：

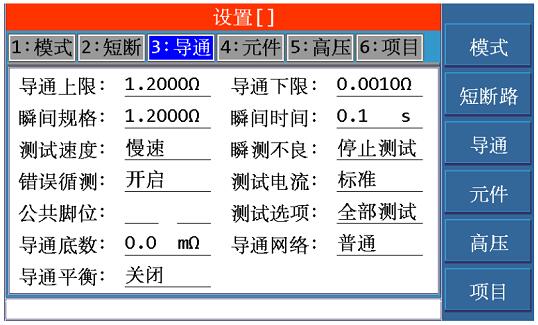

通斷測試是通過高精度電壓電流源驅動及采樣來進行的，同惠TH8601系列采用新型導通測試方法，電壓電流并行采樣，ns級通道切換速度，速度達到100次/s，精度達到1mΩ，快速高效避免人工誤差，讓您能在第一時間發現線束的異常，更好解決問題。

2、瞬間通斷測試

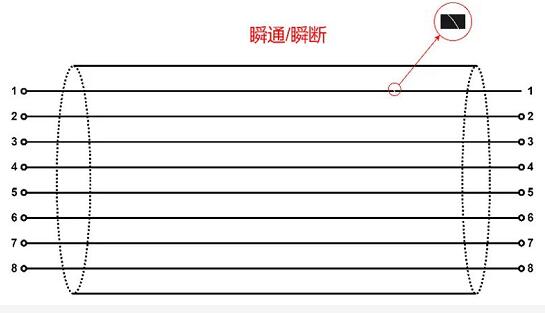

汽車線束由于在生產及測試過程中，經常晃動或搖擺后會出現瞬間通斷的情況，如下圖：

這種瞬間通斷通常會在測試過程中遺漏導致漏判，因此，TH8601系列設計的瞬間通斷速度可達5μs，高效地保證了測試效率。

3、耐壓絕緣測試

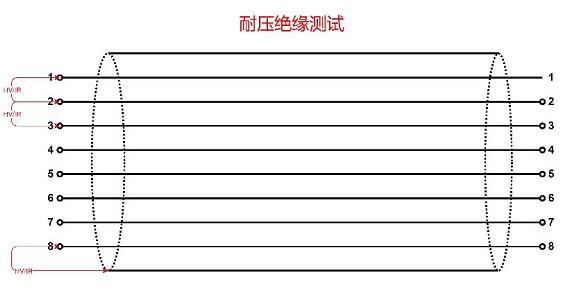

隨著新能源車的普及，以及新能源車技術的發展，鋰電車電壓也已經達到1000V以上，對于汽車線束及連接器來說，安全性是無法避免的考量。汽車線束及連接器通常需要測試耐壓和絕緣，具體如下圖：

（線與線之間兩兩相測，線與屏蔽層（接地）相測）

TH8601線材測試儀提供了1000V/5mA（ACW）和1500V/5mA（DCW）的大功率耐壓測試功能。

專利的的高低壓分離技術，突破了傳統線材儀1GΩ開路阻抗的界限，達到了200G以上的開路阻抗，絕緣電阻可以測試到10GΩ，不僅測試范圍更廣，而且還在很大程度上提高了絕緣電阻的測試性能。

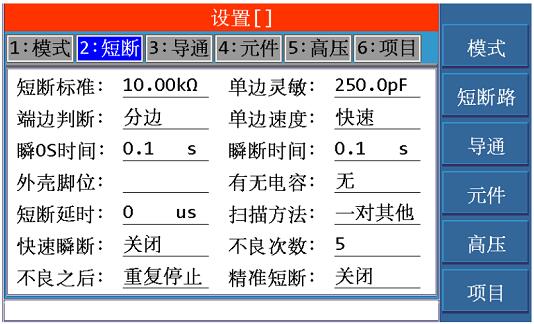

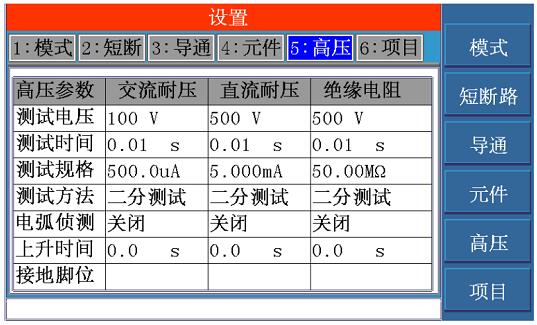

考慮到耐壓絕緣測試效率不佳，同惠電子設計工程師更是創新性的設計了4種高壓測試方式：一對其他、二分法、自動測試和接地測試4種方式，可根據用戶的需求，與其他同類品牌儀器相比，可更快速的完成所需高壓的絕緣、耐壓測試。

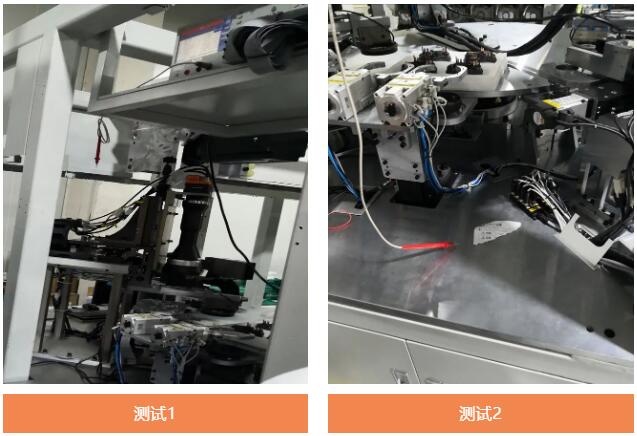

實物測試中

4、接口更豐富

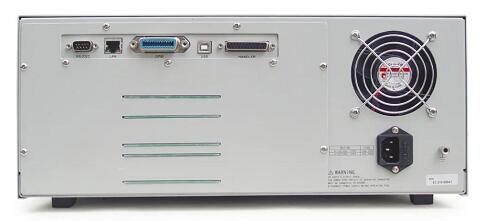

RS232, RS485, GPIB, USB, LAN等可與工控機、PLC等通訊， HANDLER接口方便連接自動化設備進行交互，且更方便快速地集成于自動化檢測系統。

5、升級維護更便捷

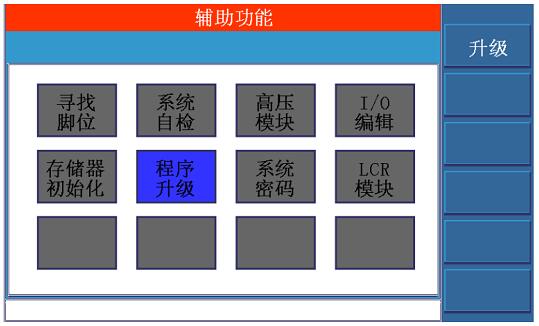

由于不同客戶實際需求不同，往往需要頻繁修改定制不同需求的固件，為了解決這一類問題，TH8601系列可通過前面板USB接口方便進行程序升級，免去返廠升級之煩惱。

儀器內置的系統自檢模塊，可快速定位故障點，維護非常便捷，I/O編輯模塊可方便的自定義和自動化設備的交互（HANDLER接口）。

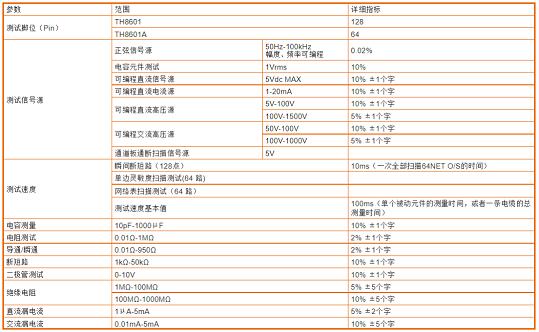

產品參數
