在軌道交通車輛制造領域，總風管道系統是車輛制動、氣動控制等核心系統的動力命脈。任何微小的泄漏或潛在缺陷，都可能在后續高強度的實際運行中演變為嚴重的安全隱患。因此，如何在生產端實現高效、精準、無死角的氣密性檢測，是保障車輛交付質量的核心課題。
針對總風管道系統氣密性檢測的嚴苛要求，優利德測試儀表團隊于近日深入某大型機車車輛制造基地，開展了基于UT568B聲學成像儀的實地測試與驗證工作。
挑戰與痛點
在傳統的檢測流程中，管道氣體泄漏檢測主要依賴人工涂抹肥皂水觀察氣泡的方式。該方法在實際作業中面臨諸多痛點：
? 效率低下：需人工逐點涂抹、觀察氣泡，耗時耗力。
? 檢測盲區：對于高處、狹窄空間或隱蔽接口，人工操作難以觸及，易留下檢測死角。
? 受人為因素影響大：檢測結果的準確性高度依賴操作人員的經驗與專注度，易出現漏檢。
?無法量化：難以對微小泄漏進行早期預警和定量分析。
為助力客戶破解上述檢測難題，優利德推薦了一種非接觸、高效率且可視化的新型檢測技術，以升級現有的質檢流程。

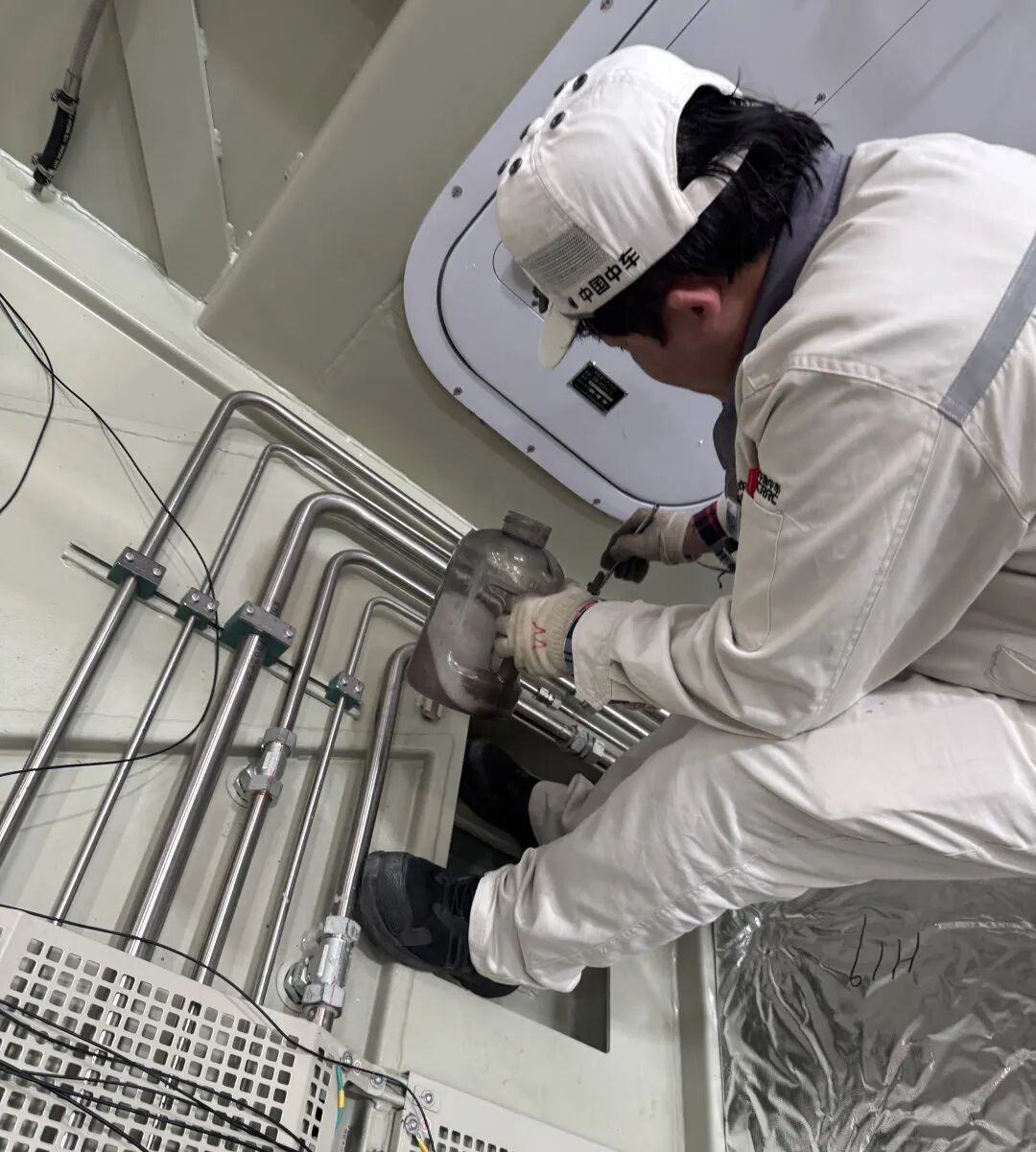

△涂抹肥皂水進行氣密性檢測

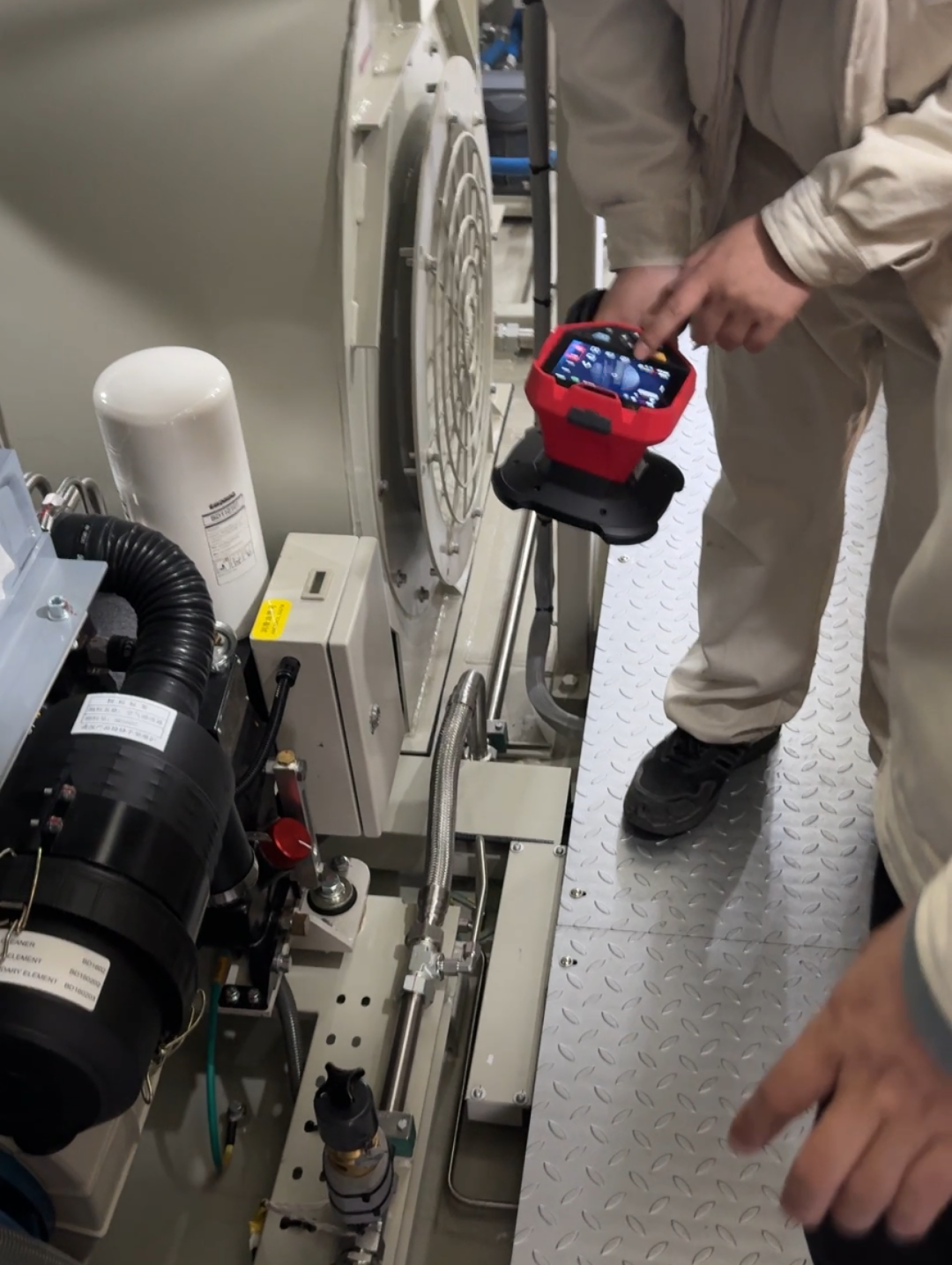

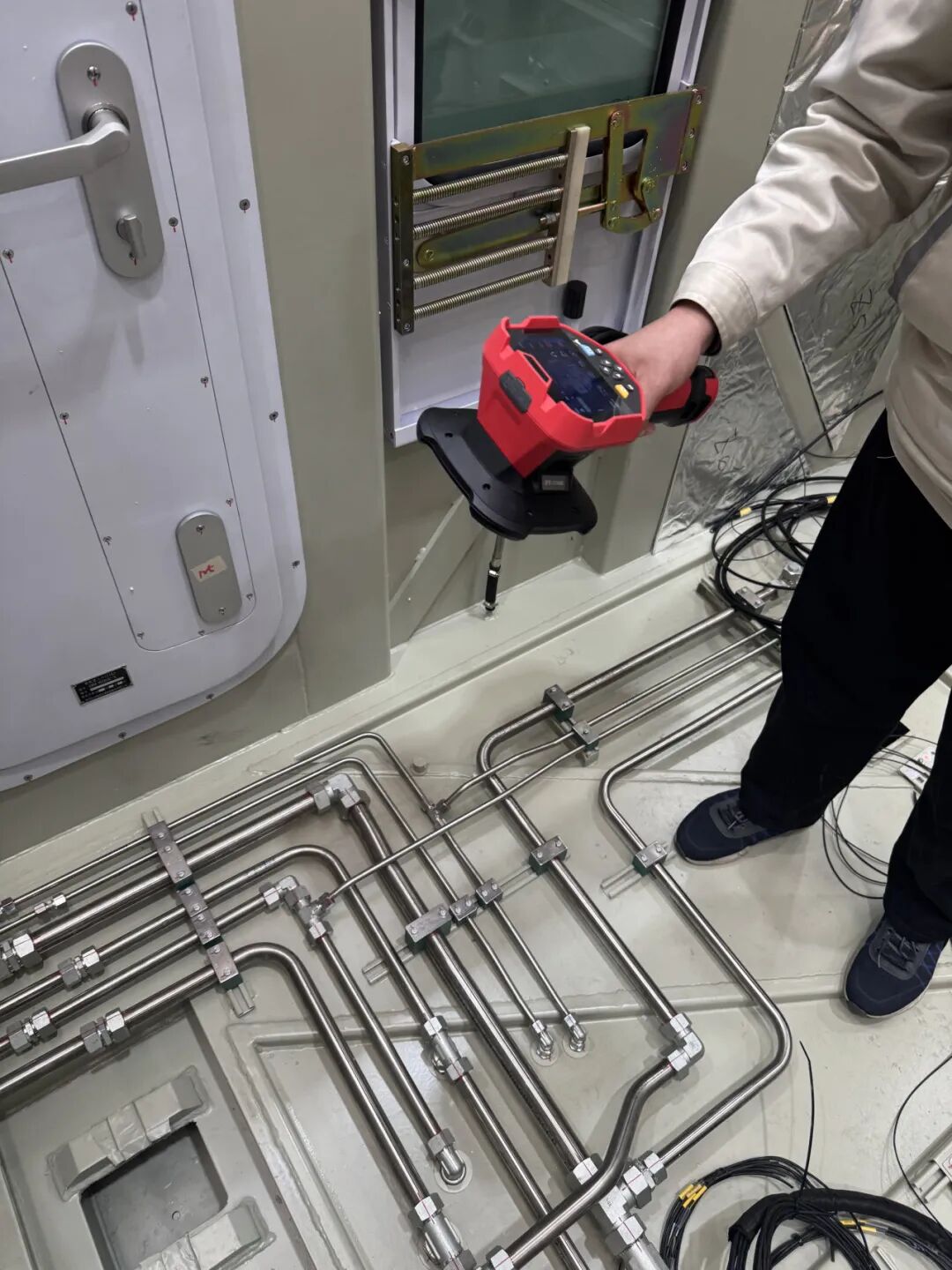

△使用UT568B聲學成像儀進行氣密性檢測
實測方案：UT568B聲學成像技術
本次現場實測，優利德提供了基于UT568B聲學成像儀的智能氣體泄漏檢測方案。UT568B依托先進的麥克風陣列波束形成技術，具備2kHz-100kHz超寬成像頻率范圍，可精準捕捉氣體泄漏產生的超聲波信號，讓泄漏點“看得見、聽得清、定得準”。
測試過程中，檢測人員手持UT568B對總風管道系統進行非接觸式快速掃描。設備能夠實時捕捉由氣體泄漏引發的高頻超聲波信號，并在屏幕上以彩色聲像疊加的方式，直觀呈現泄漏點的具體位置。
針對管道系統法蘭接口、閥門連接處等關鍵點位，測試團隊進行了重點專項檢測。UT568B憑借優異的指向性和濾波算法，可有效屏蔽車間背景噪聲的干擾，精準鎖定并標記出潛在的泄漏聲源位置。

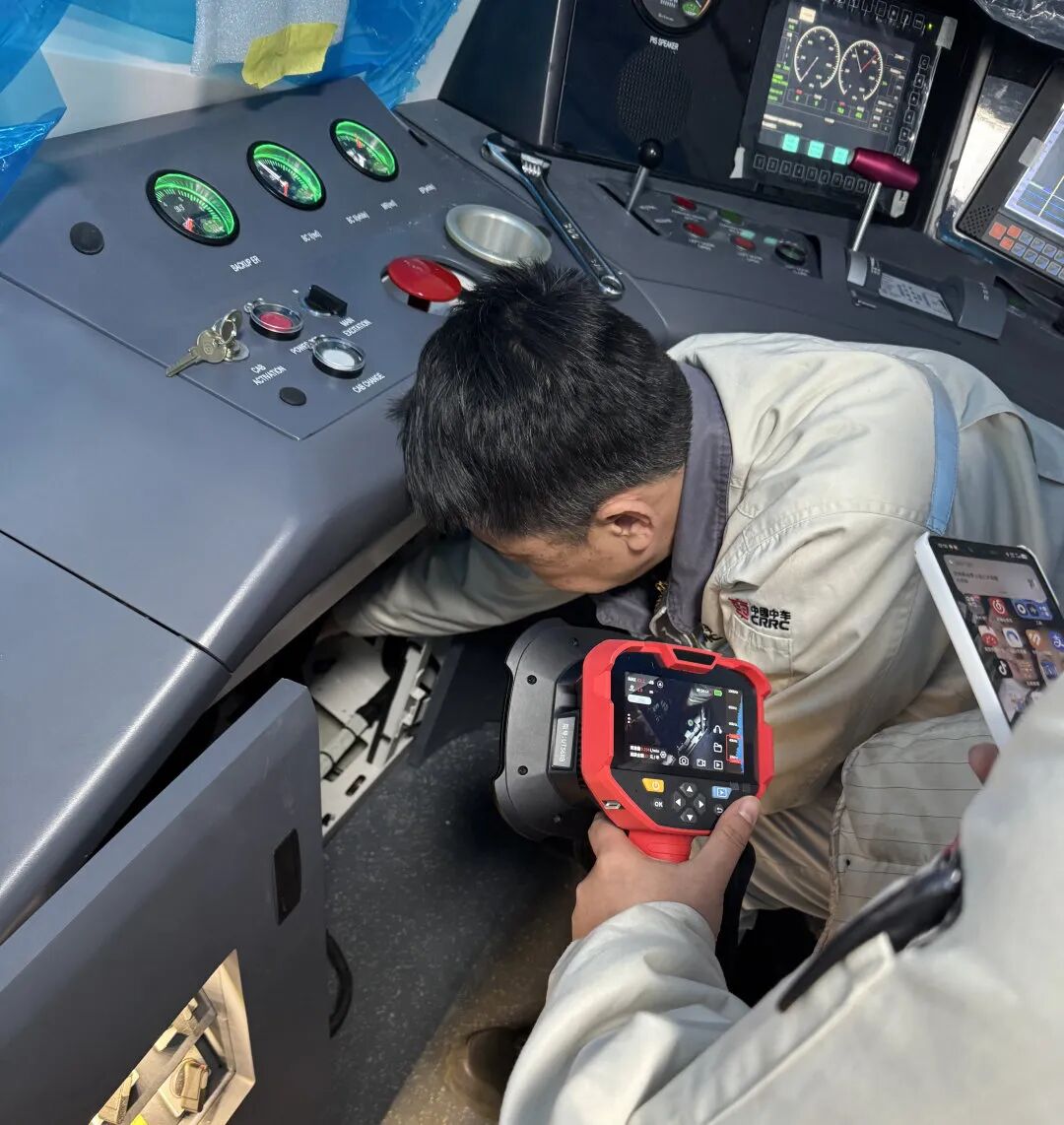

△操控臺管道氣密性檢測

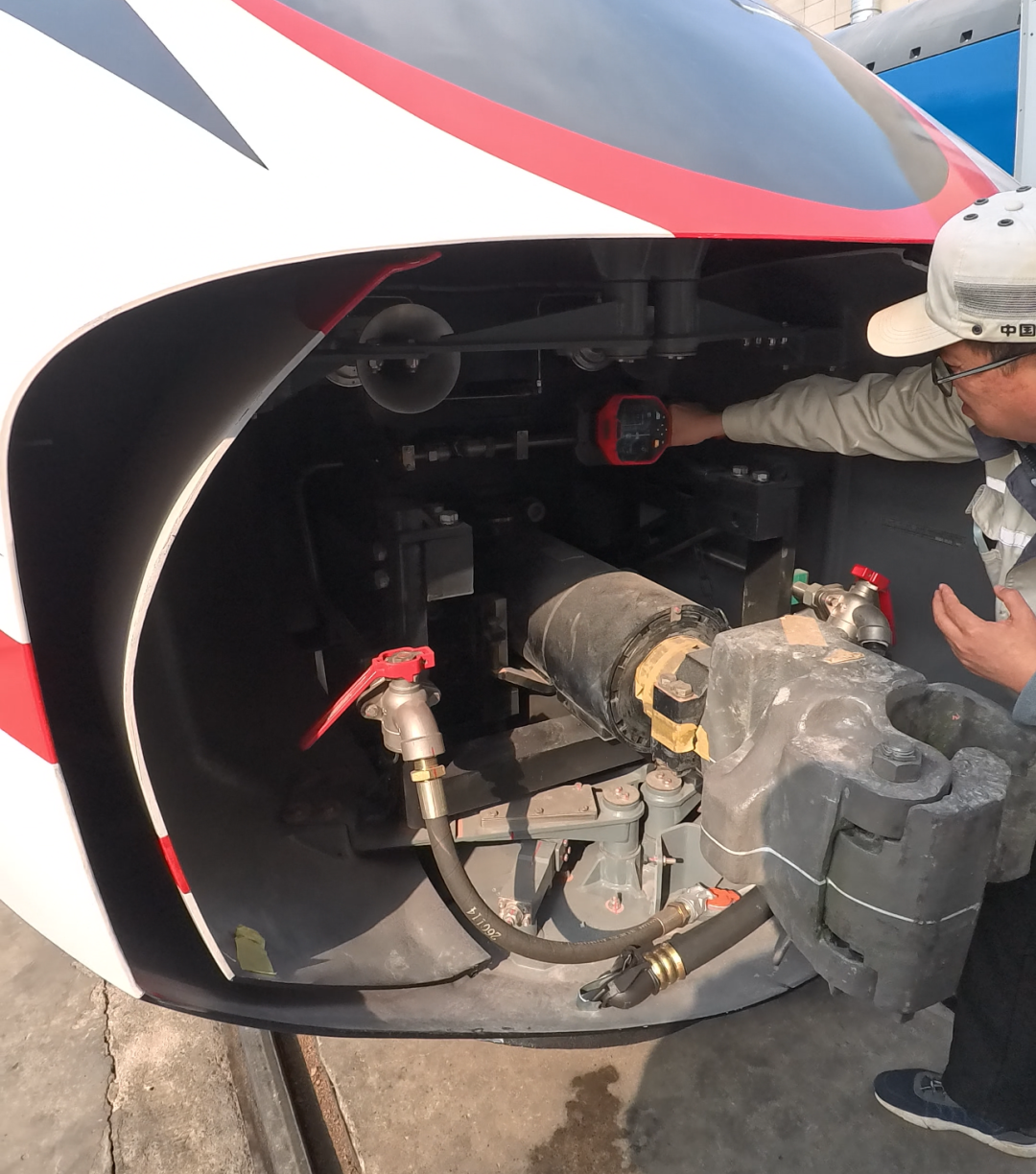

△ 列車頭管道氣密性檢測
實測成效與價值
本次現場實測驗證，充分體現了UT568B聲學成像儀在軌道交通管道氣密性檢測場景中的適用性與先進性?？蛻粼u價道，UT568B讓他們的檢測工作實現了從“接觸式、憑經驗”到“非接觸、可視化”的跨越。在效率方面，設備大幅簡化了操作流程，顯著縮短了單臺車輛的管路檢測耗時；在精度方面，它有效消除了人為判斷誤差，精準捕捉肉眼難辨的微漏點，從源頭避免了因氣密性不足引發的返工及售后故障。
【結語】
先進的測試測量技術是提升高端裝備制造質量的關鍵引擎。未來，優利德將繼續深耕工業檢測一線，推出更多適配行業需求的智能化檢測設備，為軌道交通、能源化工、智能制造等領域的高質量發展賦能，助力企業實現安全、高效、可持續的生產運營。
