GB/T 43200-2023標準對機器人關節測試提出了高精度與高動態要求。本文針對測試中存在的時序誤差與動態捕捉難題，解析電氣性能驗證的技術難點，提供致遠儀器PA系列功率分析儀的機電同步采集與測試方案。
一體化關節（Joint Module）作為人形機器人的核心驅動單元，其集成度直接決定整機的運動性能。
隨著GB/T 43200-2023《機器人一體化關節性能及試驗方法》的實施，行業建立了明確的技術規范。傳統的測試方法在面對關節的高集成“黑盒”特性時，常面臨效率計算偏差與動態信號捕捉困難兩大挑戰。
電氣性能測試的關鍵挑戰
國標要求：在額定工況下，同步采集輸入電參量（U,I )與輸出機械參量（T,n），按公式?=（2π﹒nN﹒TN ）/(60﹒U﹒I)×100%計算，且標準規定需連續測試3次并取平均值。 技術難點：傳統“萬用表+扭矩儀”的分散測試方案，因數據采集存在毫秒級時差，導致輸入與輸出功率計算不匹配。三次測試結果波動大，難以滿足標準對數據一致性的要求。
2. 極限動態工況：瞬態過載捕捉
轉矩過載能力：針對“瞬時最大轉矩”測試，標準要求固定輸出端并測量峰值電流。這要求測試儀器必須具備高采樣帶寬，才能準確記錄短時過載的真實數值。
- 功率密度與可靠性：在“最高轉速”測試中，需在空載下以最高速正、反方向連續運轉2min。測試系統需在持續高頻信號下保持無漂移記錄，以支撐功率密度（KP=PN/m）核算及結構可靠性驗證。
輔助性能測試與可靠性驗證
除核心電氣指標外，標準中規定的可靠性測試指標還包括：
機械性能：反向啟動轉矩（需正反向各測5次取最大值）及背隙（±3%額定轉矩下的角度偏差）；
控制性能：絕對定位精度及穩態運行下的轉速波動系數；
環境適應性：參照GB/T 39266（振動/沖擊）與GB/T 10069.1（噪聲）執行物理環境耐受度測試。

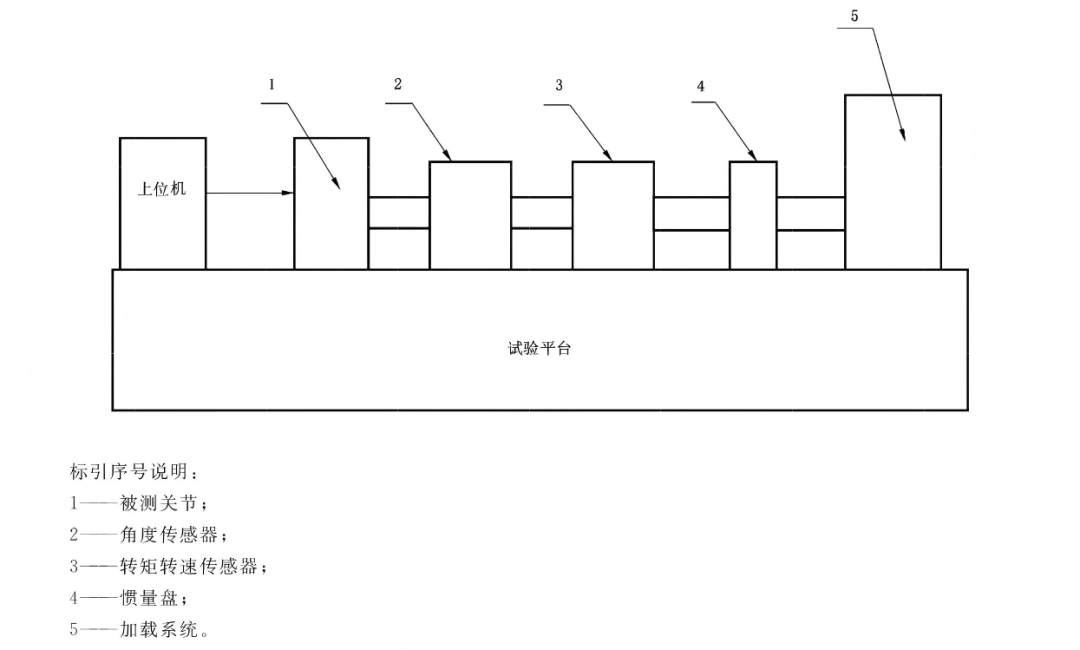

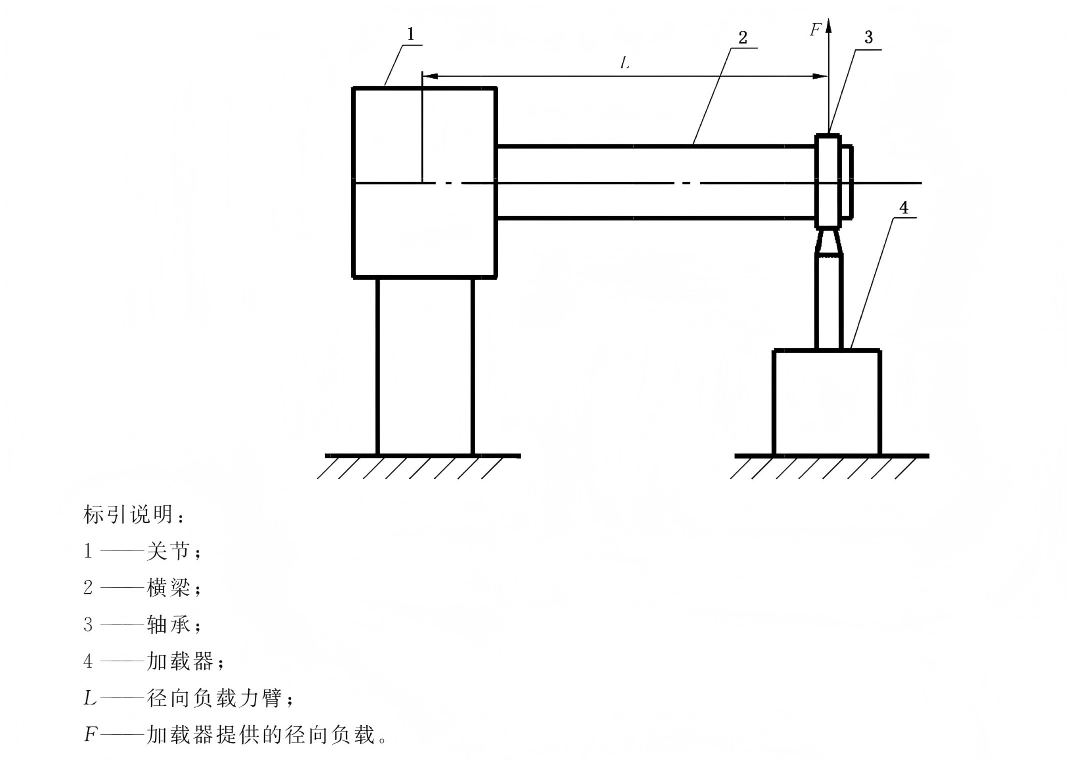

圖2 許用彎矩載荷試驗裝置

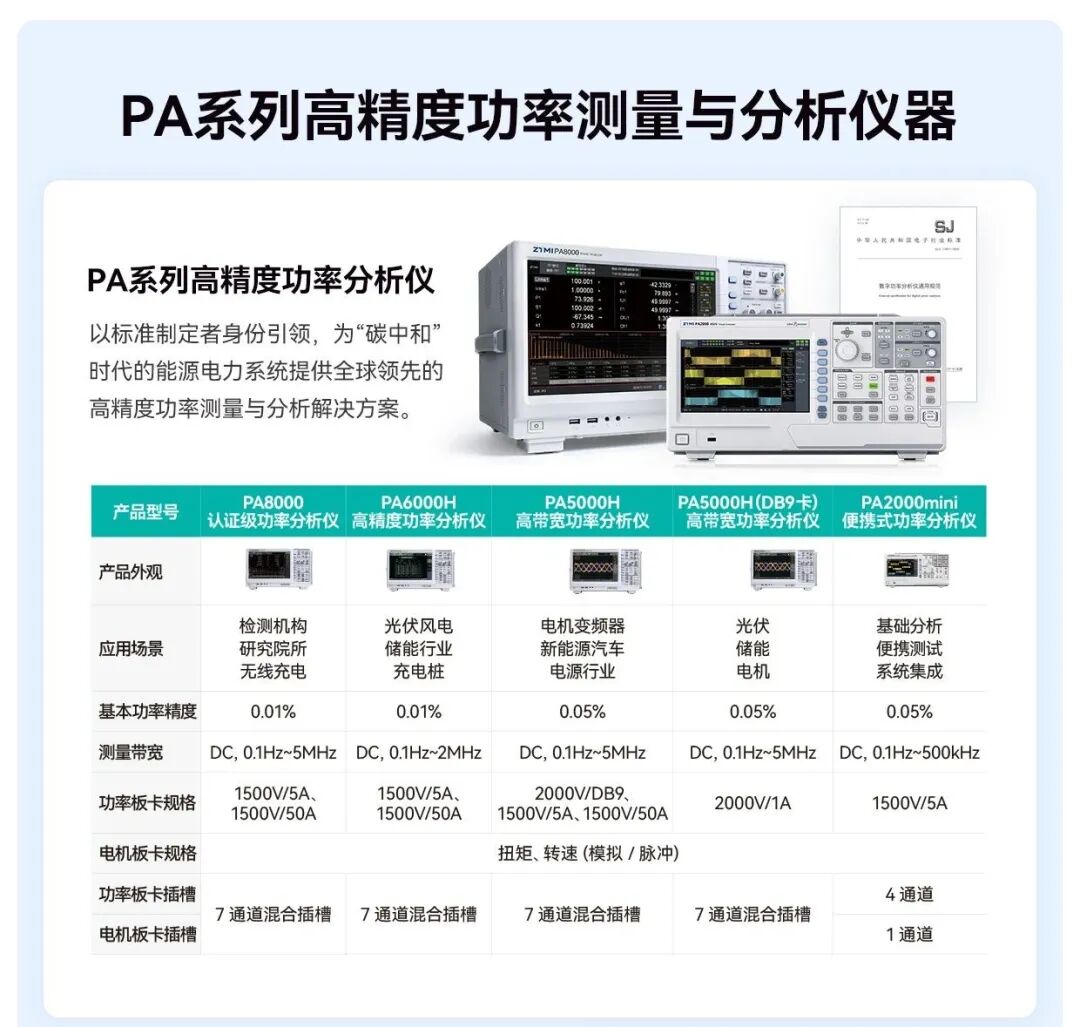

測試方案優化：PA功率分析儀的應用
針對GB/T 43200-2023提出的多參量同步與0.5級精度要求，致遠儀器PA系列功率分析儀擁有0.05%以上的測量精度，可支持7通道電壓電流和扭矩轉速采集，提供符合國標要求的高精度同步測試方案：
1. 機電同步采集，支撐高效能效評估
測試架構：設備支持單機同步接入電源輸入的電壓電流信號，以及負載輸出的轉矩轉速信號；
方案優勢：從物理層實現了電-機信號的同源采集，消除分散儀器間的時序偏差。無需人工對賬，即可直接輸出精準的效率?計算結果，并支持自動化繪制關節在不同負載下的效率曲線（Efficiency Curve），大幅降低人工與時間成本。
2. 動態波形分析，匹配復雜瞬態需求
瞬態捕捉：針對標準中的“瞬時最大轉矩”及階躍響應測試，設備的高帶寬特性可精準捕獲啟動瞬間的峰值電流與轉速突變，真實還原關節的動態性能；
故障診斷：支持長時記錄轉速與扭矩的瞬時波動波形，幫助工程師透視數據細節，快速定位齒輪磨損、機械裝配松動等潛在傳動異常。
3. 多維電能質量評估，前置兼容性驗證
環境模擬：系統內置諧波檢測及三相平衡度分析功能，可配合可編程電源模擬電網線路故障工況；
EMC評估：在零部件測試階段，即可驗證關節在復雜供電環境下的電氣穩定性與電磁兼容性（EMC），有效降低后期整機聯調的整改風險。

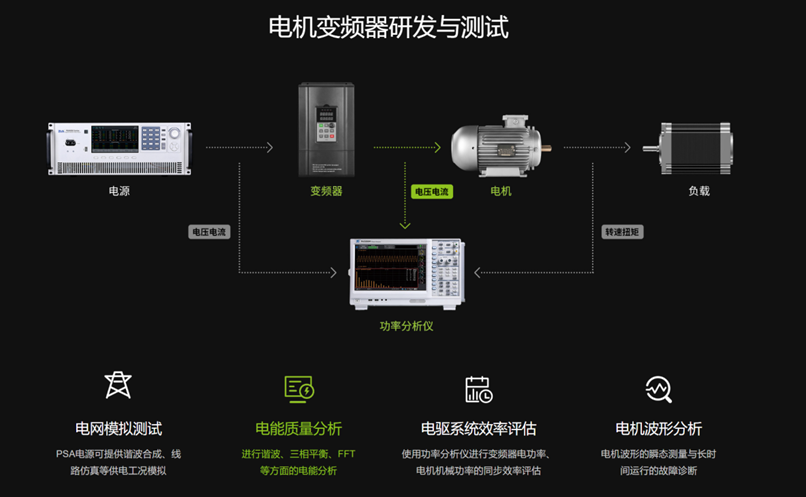

圖3 電機變頻研發與測試
結 語
當一體化關節成為人形機器人進化的關鍵變量，測試手段也必須隨之升級。準確量化每一份能量的轉換，嚴格執行每一次國標的考量，致遠儀器愿以“測得準、測得快”的高精方案，助力國產機器人核心部件的高質量落地。
