電網異常波動時容易影響設備正常使用，嚴重時甚至會造成設備的損壞。因此一般采用交流電源來對設備進行異常供電模擬，以驗證設備的抗干擾性。本文主要介紹IEC61000-4-11的電壓中斷、暫降的測試方法。
首先我們通過編程功能來模擬為模擬各類電網異常，PSA系列可編程交流電源內置了list編程，線路仿真等功能，能夠快速通過編程功能來得到需要測試的各類波形，另外針對一些常用的測試標準，PSA專業版電源將IEC-4-11/13/14/28/29標準內置，可直接調用輸出。
電壓暫降和中斷輸出
如下圖電壓暫降和電壓中斷標準：

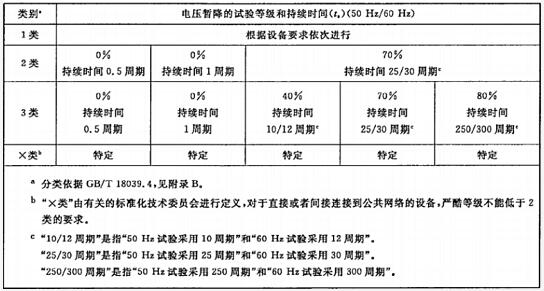

圖1 電壓暫降標準要求

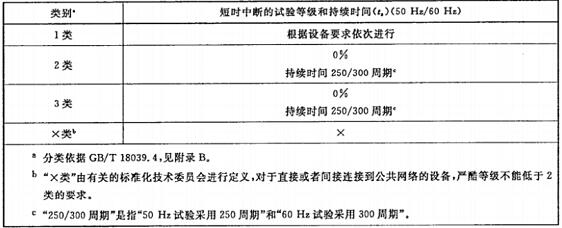

圖2 短時中斷標準要求
采用list編程功能來模擬輸出暫降和中斷波形，如下所示：

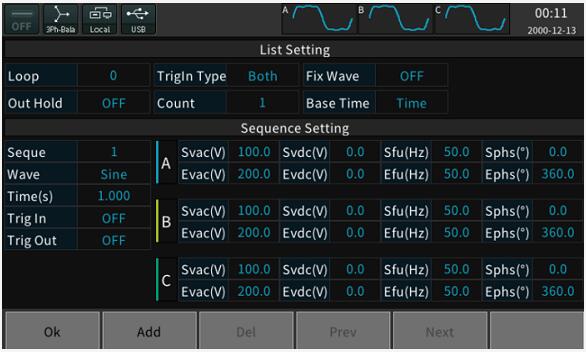

圖3 list編程頁面
List編程可以對電源三相進行獨立控制，也可以更改為單相輸出，主要通過改變每一步的參數來編輯出想要的波形，可對持續時間，開始和結束波形的交流電壓，直流電壓，頻率，以及相位進行編輯。
輸出波形如下圖所示：

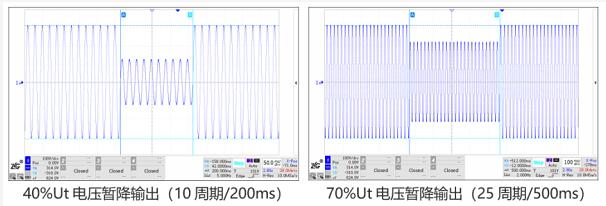

圖4 電壓暫降輸出波形

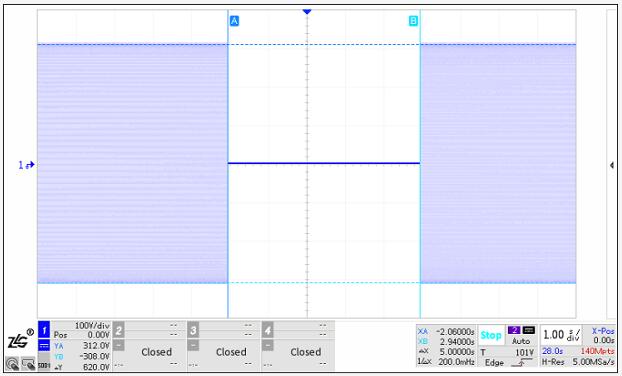

圖5 電壓中斷輸出波形
編程功能可以靈活輸出多種復雜波形，可滿足多種標準的測試要求。
另外IEC-4-11標準已經內置，可以直接調用輸出，方便快速測試，以下為電壓暫降和中斷的設置界面：

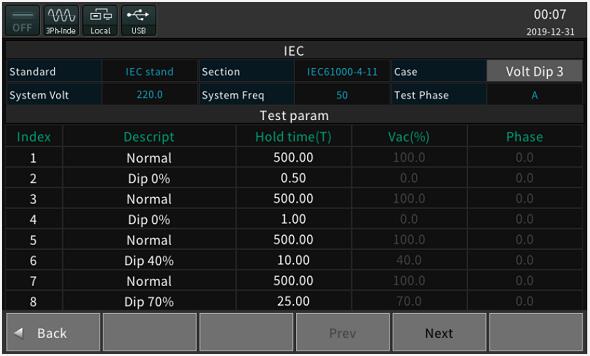

圖6 電壓暫降設置頁面

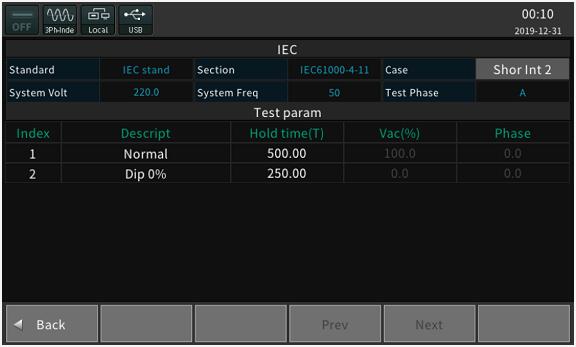

圖7 電壓中斷設置頁面
PSA系列可編程交流電源具有高精度、寬范圍輸出的電網模擬輸出設備，可提供多種途徑進行輸出電壓模擬，為電氣電子產品進行電壓暫降、短時中斷和電壓變化等項目測試驗證提供正常或異常供電工況，輕松應對測試驗證的挑戰。
