01 客戶背景與需求
行業：電力系統故障檢測、汽車點火系統測試（點火線圈與火花塞性能驗證）以及工業安全設備測試等領域。
需求：精確測量其產品點火時產生的瞬態高壓脈沖信號
高壓：測量范圍需覆蓋8kV至20kV，需要顯示出打火時產生的脈沖信號，峰峰值對應的電壓值。
快速：需準確捕捉微秒級窄脈沖的真實波形。
安全：確保測試過程對人員和設備安全。
兼容：需兼容現有主流示波器。02 系統儀器清單

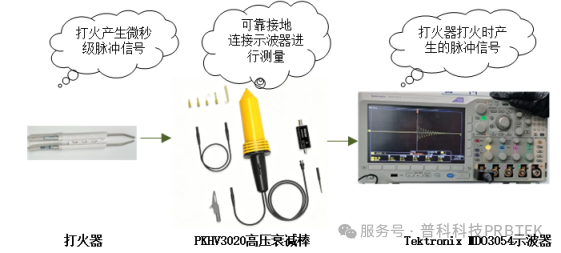

核心：PKHV3020高壓衰減棒（1套），耐壓20kV，衰減比1000:1，帶寬100MHz。
示波器：Tektronix MDO3054（1臺），帶寬≥500MHz。
輔助：信號發生器（校準用）、高壓絕緣手套、接地線、原廠校準工具
03 系統搭建與校準
接地連接：
操作前佩戴高壓絕緣手套，先將衰減棒接地夾連接至可靠接地端。
信號連接：

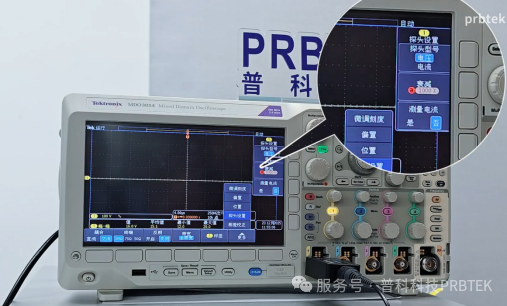

將衰減棒通過專用補償器接入示波器通道1，衰減棒與補償盒序列號一一對應，示波器設置輸入阻抗為1MΩ，衰減比1000:1。
打火器連接：

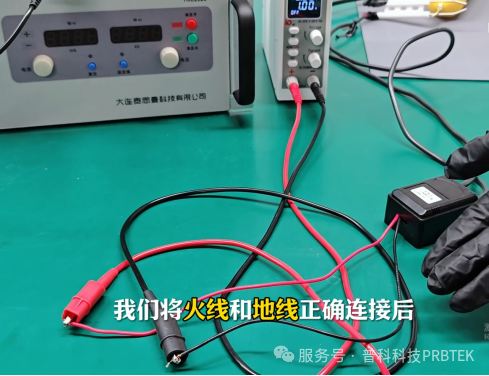

將打火器的火線和地線分別接到電源的正負極。
04 測試方法與結果
設置：調整示波器的時基，設為單次觸發模式。

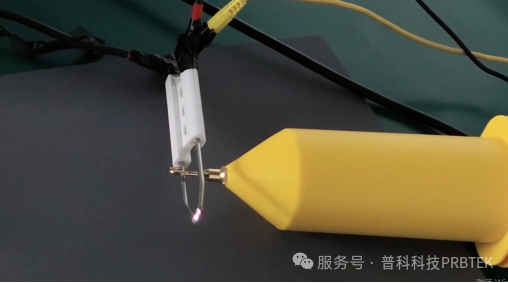

測試：將衰減棒高壓端接近打火器打火處，打開電源開關，打火器開始打火。

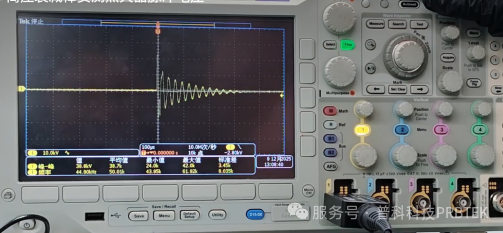

結果：示波器捕獲一個高壓脈沖波形。讀取其峰峰值電壓38.8kV,可分析脈沖寬度、上升時間等參數，與規格對比判斷產品是否合格。
05 總結
本應用方案完整演示了使用PKHV3020高壓衰減棒對打火器高壓脈沖進行標準化測試的全流程。方案的核心價值在于：PKHV3020憑借20kV耐壓與100MHz帶寬的硬件性能，確保了高壓安全與信號保真；嚴格的校準與接地規范，從根本上保障了測量結果的精確性與可重復性。整個方案從安全防護、設備配置到操作步驟，形成了一套可立即應用于研發驗證或產線質量控制的高壓脈沖測試標準方法，高效可靠。
