前言
隨著數據中心規模的持續擴張，服務器電源的能效與動態性能成為影響運營成本和系統可靠性的關鍵因素。本文圍繞服務器電源效率與動態負載測試，提出了一套基于示波器、電子負載、萬用表及探頭的系統級解決方案。方案涵蓋AC/DC輸入輸出功率測量、效率曲線繪制、動態負載響應評估及精度優化技巧，適用于研發調試與產線驗證場景，為提升服務器電源測試的準確性和效率提供了實用參考。
Part.1
服務器電源介紹
服務器電源，在數據中心場景中主要用于服務器、存儲及交換機等IT設備的供電。服務器電源是整個數據中心供配電系統建設的出發點和歸宿點，充分了解服務器電源的容量，冗余方式，制冷要求和能效設計等指標是建設部署數據中心的硬件基礎。
服務器電源按照標準可以主要分為 ATX 電源和 SSI 電源。
ATX 電源
ATX電源ATX 標準是 Intel 在 1997 年推出的一個規范，輸出功率一般在 125 瓦至 350 瓦之間。ATX 電源通常采用 20Pin（20 針）的雙排長方形插座給主板供電。隨著 Intel 推出 Pentium4 處理器，電源規范也由 ATX 修改為ATX12V。和 ATX 電源相比，ATX12V 電源主要增加了一個 4Pin 的 12V 電源輸出端，以便更好地滿足 Pentium4 的供電要求。ATX 標準使用較為普遍，主要用于臺式機、工作站和低端服務器。
SSI電源
SSI電源是由SSI組織（Server System Infrastructure Forum，服務器系統基礎設施論壇） 制定的標準化服務器電源規范，旨在統一服務器電源的物理尺寸、電氣接口、通信協議及功能要求，解決不同廠商電源與服務器之間的兼容性問題，降低數據中心采購與運維成本。
SSI組織成立于2001年，由英特爾（Intel）、戴爾（Dell）、惠普（HP）、IBM等服務器與硬件廠商聯合成立，核心目標是推動服務器基礎設施（如電源、機箱、背板）的標準化。SSI電源規范是其中針對電源子系統的關鍵標準，目前已演進至SSI EPS（Entry-Level Power Supply Specification，入門級） 、SSI CEB（Compact Electronics Bay，緊湊型電子艙） 、SSI TPS（Thermal and Power Specifications，熱與電源規范） 等細分版本，覆蓋從入門級到企業級的全場景需求。
EPS規范
主要為單電源供電的中低端服務器設計，設計中秉承了ATX電源的基本規格，但在電性能指標上存在一些差異。它適用于額定功率在300瓦至400瓦的電源，不用于冗余方式。后來該規范發展到EPS12V（Version2.0），適用的額定功率達到450瓦至650瓦。它和ATX12V電源直觀的區別在于提供了24Pin的主板電源接口和8Pin的CPU電源接口。
TPS規范
適用于180瓦至275瓦的系統，具有PFC（功率因數校正）、自動負載電流分配功能。電源系統多可以實現4組電源并聯冗余工作，由系統提供風扇散熱。TPS電源對熱插拔和電流均衡分配要求較高，它可用于N+1冗余工作，有冗余保護功能。
MPS規范
被定義為針對4路以上CPU的服務器系統。MPS電源適用于額定功率在375瓦至450瓦的電源，可單獨使用，也可冗余使用。它具有PFC、自動負載電流分配等功能。采用這種電源元件電壓、電流規格設計和半導體、電容、電感等器件工作溫度的設計裕量超過15%。
DPS規范
是一套針對多電源模塊協同工作、分布式供電架構的設計與驗證標準，主要應用于高可靠性、高功率密度的場景（如服務器、數據中心、通信設備、航空航天等）。其核心目標是通過規范電源模塊的接口、通信協議、負載分配、冗余控制等行為，實現多電源模塊的高效協同、智能管理及故障容錯，確保系統在局部電源故障時仍能穩定運行。
Part.2

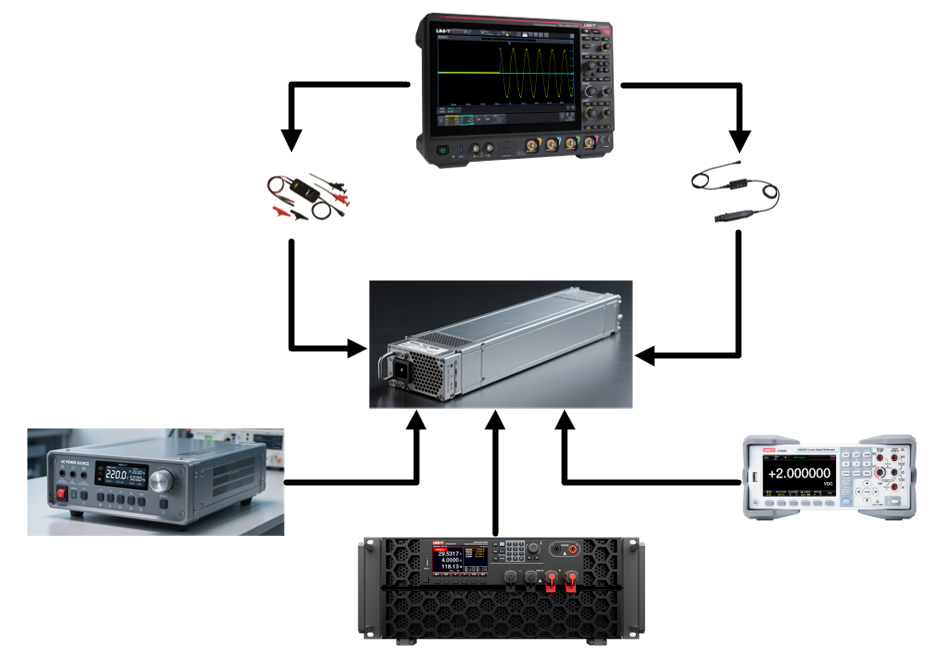

儀器連接方案

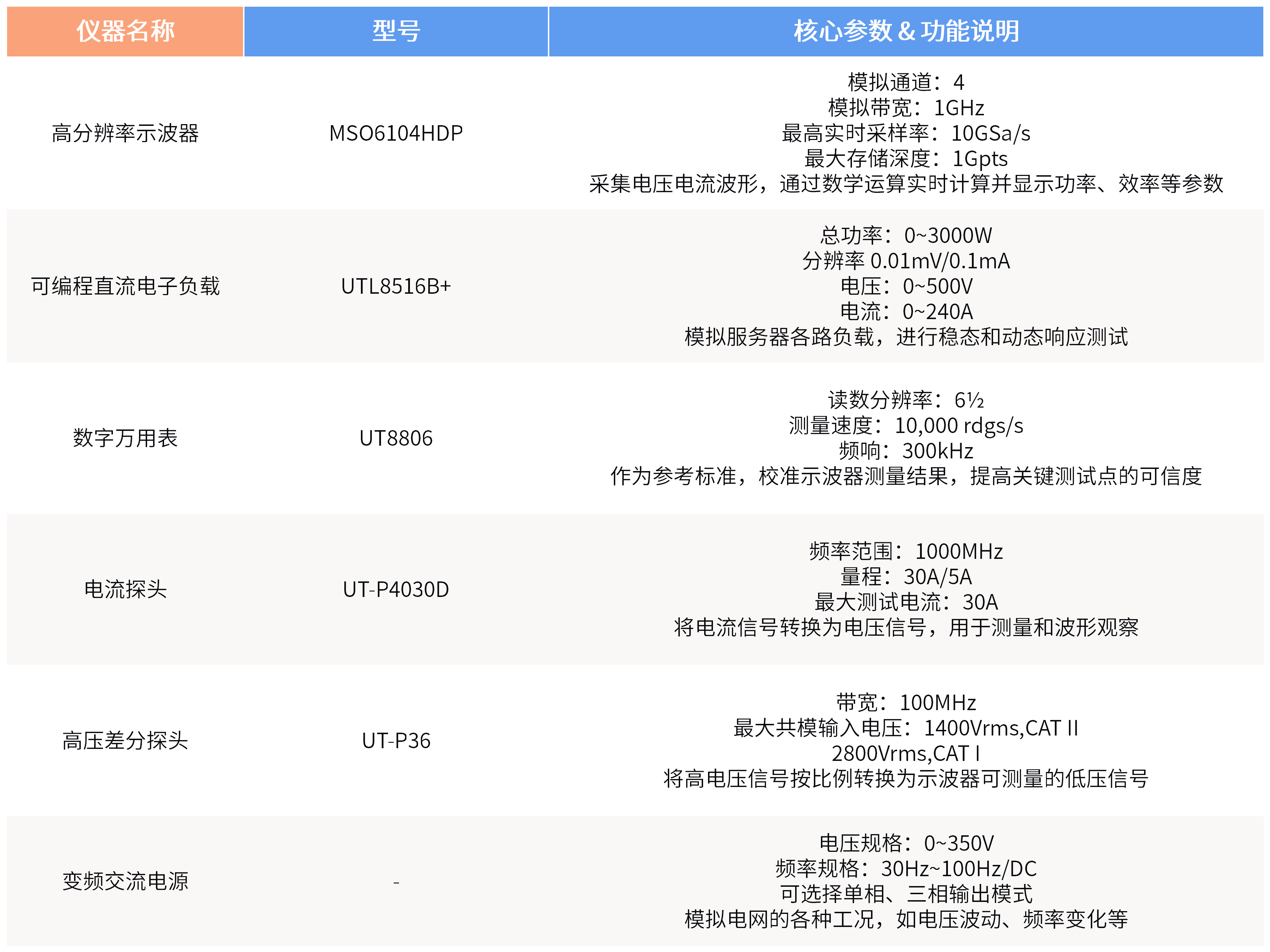

01.儀器清單
02.關鍵連接與校準
AC 輸入測量：使用高壓差分探頭連接火線和零線至示波器 CH1，電流探頭夾在火線回路上至 CH2。
DC 輸出測量：使用普通電壓探頭連接電源輸出正 / 負極至 CH3/CH4，電流探頭夾在輸出回路上至另一通道。
通道時滯校準：電壓探頭和電流探頭的信號到達示波器存在時間差，會導致功率計算錯誤。必須使用校準夾具（如 DF2001A）或方波源對 CH1 和 CH2 進行時滯校準，確保電壓電流波形對齊后再進行功率分析。
03.測試對象
服務器電源供應單元：包括 AC/DC PSU 及 AI 服務器常用的 12V/50V 高電流 PSU。
電源系統：如 Power Shelf、Power Rack、HVDC 整流柜、BBU 等。
主板 VRM/VRD：針對 CPU、GPU 供電的 DC/DC 模塊。
04.測試目標
效率與功率因數：在 10%–100% 負載點下測量，繪制效率曲線，驗證是否滿足 80Plus 等能效標準。
動態負載響應：模擬 GPU/CPU 的“心跳”工況，驗證負載階躍時輸出電壓的過沖、下沖及恢復時間是否達標。
紋波與噪聲：評估電源輸出的電壓穩定性。
保護功能：驗證 OVP、UVP、OCP、OPP、SCP、OTP 等保護點是否按規格動作。
05.方案特點
核心測量：以示波器為核心，通過電壓 / 電流探頭采集波形，利用數學運算實現功率分析。
適用場景：適用于研發調試、產品驗證、教學實驗及生產線抽查。
精度定位：在 50/60Hz 基波下，效率測量誤差通常在 2%–5% 量級，滿足多數研發和驗收需求。對于 ≤ 1% 的認證級測試，仍推薦使用功率分析儀。
06.連接與校準
AC 輸入測量：使用高壓差分探頭連接火線和零線至示波器 CH1，電流探頭夾在火線回路上至 CH2。
DC 輸出測量：使用普通電壓探頭連接電源輸出正 / 負極至 CH3/CH4，電流探頭夾在輸出回路上至另一通道。
通道時滯校準：電壓探頭和電流探頭的信號到達示波器存在時間差，會導致功率計算錯誤。必須使用校準夾具（如 DF2001A）或方波源對 CH1 和 CH2 進行時滯校準，確保電壓電流波形對齊后再進行功率分析。
Part.3
效率測試方法與步驟
效率測試分為直流輸出和交流輸入兩部分，最終通過公式 η = Pout / Pin 計算得出。
直流輸出功率 (Pout) 測量
使用電壓探頭測量輸出電壓 Vout(t)，電流探頭測量輸出電流 Iout(t)。
在示波器中打開數學運算功能，執行 Pout(t) = CH3 × CH4。
使用 Mean() 函數對 Pout(t) 在一個或多個工頻周期內求平均，得到平均輸出功率 Pout_avg。
交流輸入功率 (Pin) 測量
在示波器上選擇“電源質量 (Power Quality)”分析功能。
設置電壓通道 (CH1) 和電流通道 (CH2) 的探頭比、衰減等參數。
示波器將自動計算并顯示有功功率 P_in、功率因數 PF 等參數。
效率計算與關鍵點驗證
效率計算：η = Pout_avg / Pin
關鍵點測試：在 10%、20%、50%、75%、100% 等多個負載點重復上述測量，繪制效率曲線，以驗證電源是否達到80Plus 等能效標準的要求。
Part.4
動態負載測試方案
此部分測試與標準方案一致，示波器主要用于觀測動態響應波形。
測試配置
使用電子負載設置動態負載階躍（如 10%~90%），示波器監測輸出電壓。
波形觀測
使用示波器捕捉負載階躍時輸出電壓的過沖、下沖及恢復時間。
結果判定
根據規范（如要求過沖 / 下沖在 ±5% 以內）判斷電源的動態性能是否達標。
Part.5
精度優化技巧
帶寬限制
在測量 50/60Hz 功率時，開啟示波器的 20MHz 帶寬限制功能，可有效濾除高頻開關噪聲，減小測量誤差。
高分辨率模式
使用示波器的高分辨率或平均模式，可以降低隨機噪聲，提高 RMS 和平均功率測量的穩定性。
探頭選擇
在滿足量程的前提下，盡量選擇探頭比小的探頭（如 1:1），以減少信號衰減和噪聲引入。
多次測量取平均
對效率等參數進行多次測量并取平均值，可以有效減小隨機誤差，使結果更接近真實值。
