一、電解電容失效性主要表現在以下5個方面：

1、容差：指測量的電容值與標稱值的差異。如果差異過大，說明該電容已失效。需要配置一定頻率的LCR電橋，并且其測試電壓可以調整。

2、電容漏電流：是指在電容的工作電壓下，測量電容的漏電流。

3、電容耐壓值：該測量值是破壞性試驗，判斷此批電容的耐壓特性，也為介質強度測試。

4、電容ESR等效串聯電阻：該電阻主要判斷在紋波電流的情況下，電容內部的等效串聯電阻，容易引起電容內熱，出現爆裂情況。

5、電容耐溫值：需要在不同的溫度條件下測試電容值，需要配備老化箱和相應規格的夾具。

二、針對以上五個方面的測試要求，相應的測試儀器配置和方案如下：

1、如需要整套測試方案，則需要定制夾具、以及相應控制軟件和系統，并且這套系統可以做到自動檢查并提供測試數據。北京海洋興業科技股份有限公司開發部根據客戶現有的測試儀器、或者根據用戶的具體需求，可進行定制化的開發和系統集成。

2、單獨參數獨立儀器標準化配置如下：

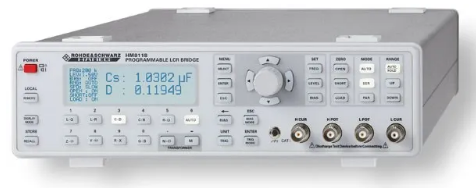

（1）HM8118臺式LCR電橋

測量頻率20Hz～200kHz，可內加DC偏置電壓和電流，外加40V偏置電壓，測量電容的DC特性；交流信號測試電平50mVrms～1.5Vrms,能同時測量C+D(電容值和損耗因素)，可滿足以上第1.1項測試要求。

HM8118通過串聯測試，同時測試CS+RS（串聯電容和等效串聯電阻ESR），可滿足以上第4.4項測試要求。

HM8118配置四端開爾文夾具和SMD測試夾具，能測量表貼L、C、R器件，也能測量穿孔L、C、R器件。配置HZ181帶短路板校準的四端測試夾具，可方便和精確測試穿孔器件。

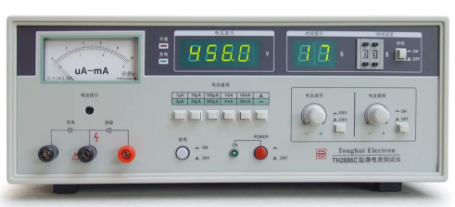

（2）TH2686C電解電容漏電流測試儀

TH2686C電解電容漏電流測試儀能自動測量電解電容漏電流參數的測試儀器，滿足以上第1.2項測試要求，其測試電壓為0～200V/0～500V兩檔；漏電流測量范圍為0～30mA，精度為±2%；其電壓值、充電時間數字顯示，電流值表針指示。

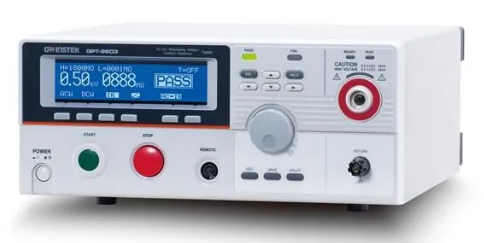

（3）GPT-9602交直流耐壓測試儀

GPT-9602交直流耐壓測試儀，也稱為介質強度測試儀，滿足以上第1.3項測試要求，其最大額定負載100VA（5kV/20mA），AC測試電壓為0.1kV～5kV，DC測試電壓為0.1kV～6kV。

（4）老化箱和深入式夾具

電容的耐溫測試，需配備試驗老化箱和深入式夾具,此部分需根據客戶的現場和應用環境具體配置相應尺寸和溫度范圍的老化箱；根據客戶被測器件的特性，定制相應的深入式夾具。
