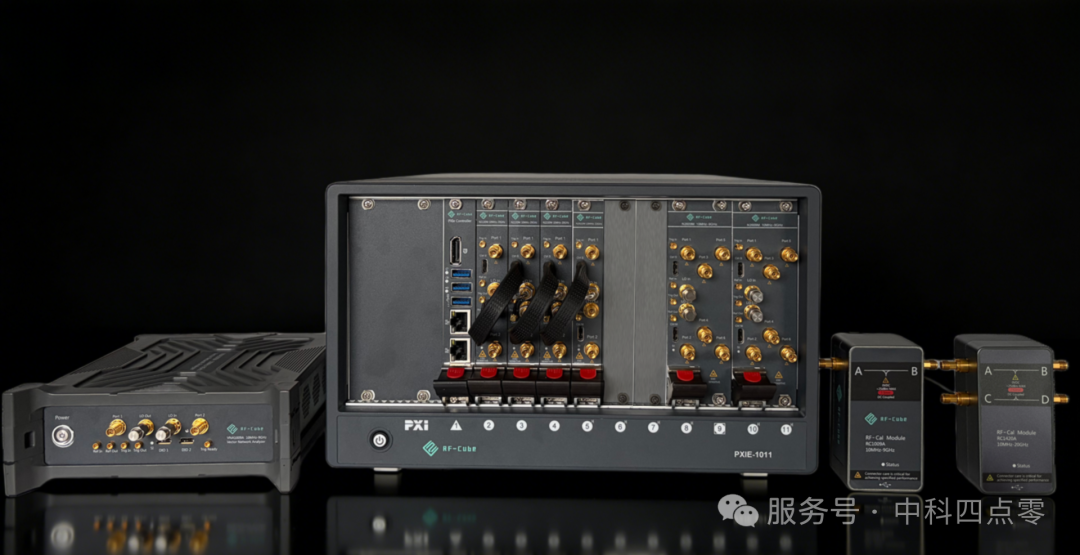

20GHz頻率覆蓋、USB與PXIe雙形態——2026年3月18日，成都中科四點零科技有限公司正式推出N2x20系列模塊化矢量網絡分析儀，進一步完善高頻測試產品矩陣。同期亮相的還有通用PXIe機箱與嵌入式控制器以及RC系列電子校準件，可靈活適配多種測試模塊與校準需求，為構建高頻測試平臺提供核心硬件支撐。

N2x20矢量網絡分析儀

N2x20系列是本次發布的核心產品，提供USB便攜式與PXIe模塊化雙形態設計——前者滿足外場與桌面應用，后者面向系統集成與自動化測試，兼顧便攜性與集成度。

性能方面，N2x20具備快速精準的S參數測量能力，支持多端口級聯以應對大規模并行測試；校準方式兼容OSL、SOLT、TRL等多種模式，亦可搭配電子校準件使用。核心參數上，產品覆蓋10MHz至20GHz頻率范圍（可設置22GHz），動態范圍最高可達130dB，跡線噪聲低至0.005dB，功率輸出范圍-30 dBm至+10 dBm，精度±1.2dB。

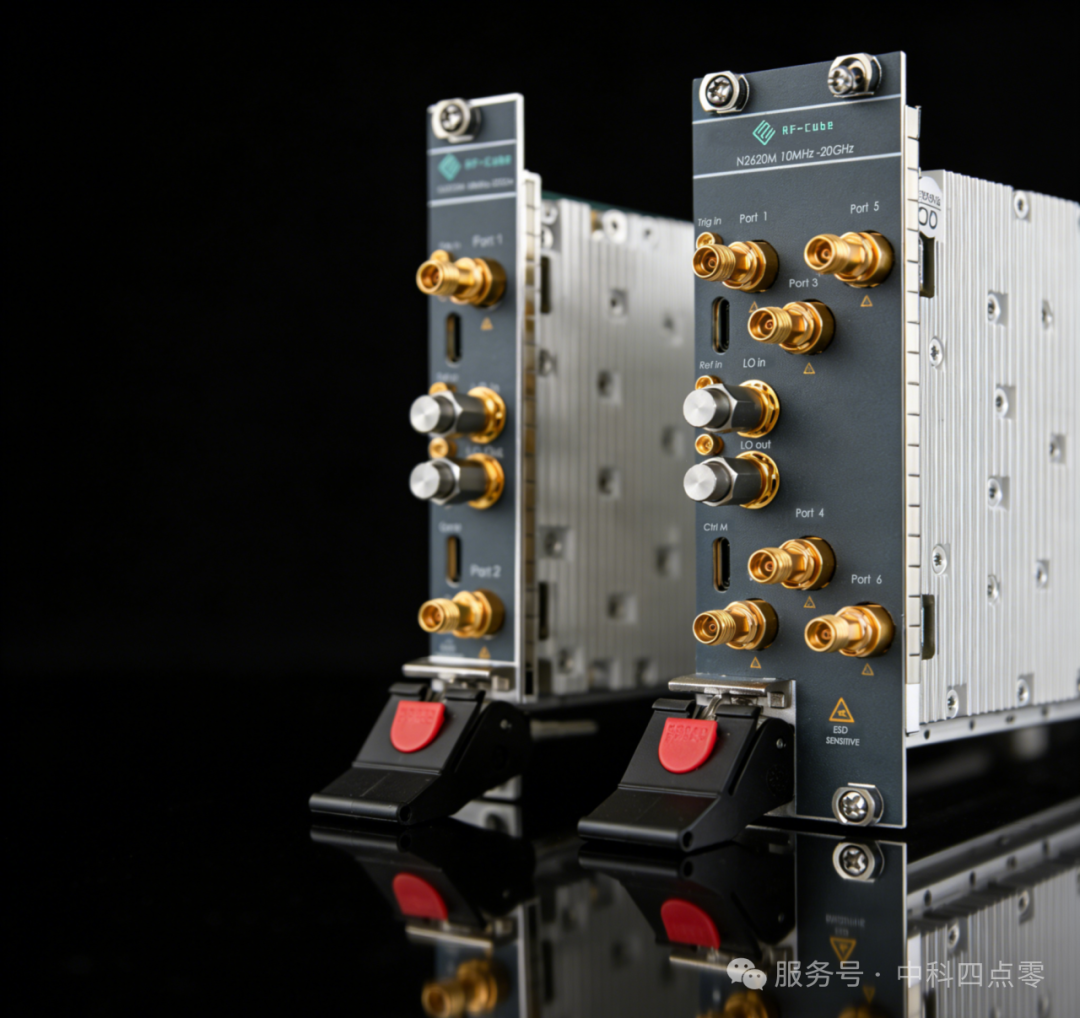

N2x20的PXIe模塊化版本面向系統集成與自動化測試深度優化。單模塊即可實現2端口或6端口S參數測量，用戶可根據測試需求靈活配置端口數量。多個VNA模塊可在同一PXIe機箱內級聯工作，實現端口數量的無縫擴展（最高可達48端口），且擴展端口時性能不受影響，依托PXIe平臺的高速總線架構，模塊間可實現低延遲同步觸發與高速數據傳輸，在多模塊并行測試時仍能保持?jǐn)?shù)據吞吐效率與測量一致性。小巧的模塊體積降低了系統占地，可與其他PXIe模塊（如矢量收發儀、源測量單元等）協同構建一體化測試平臺，滿足從實驗室研發到產線自動化的多元需求。

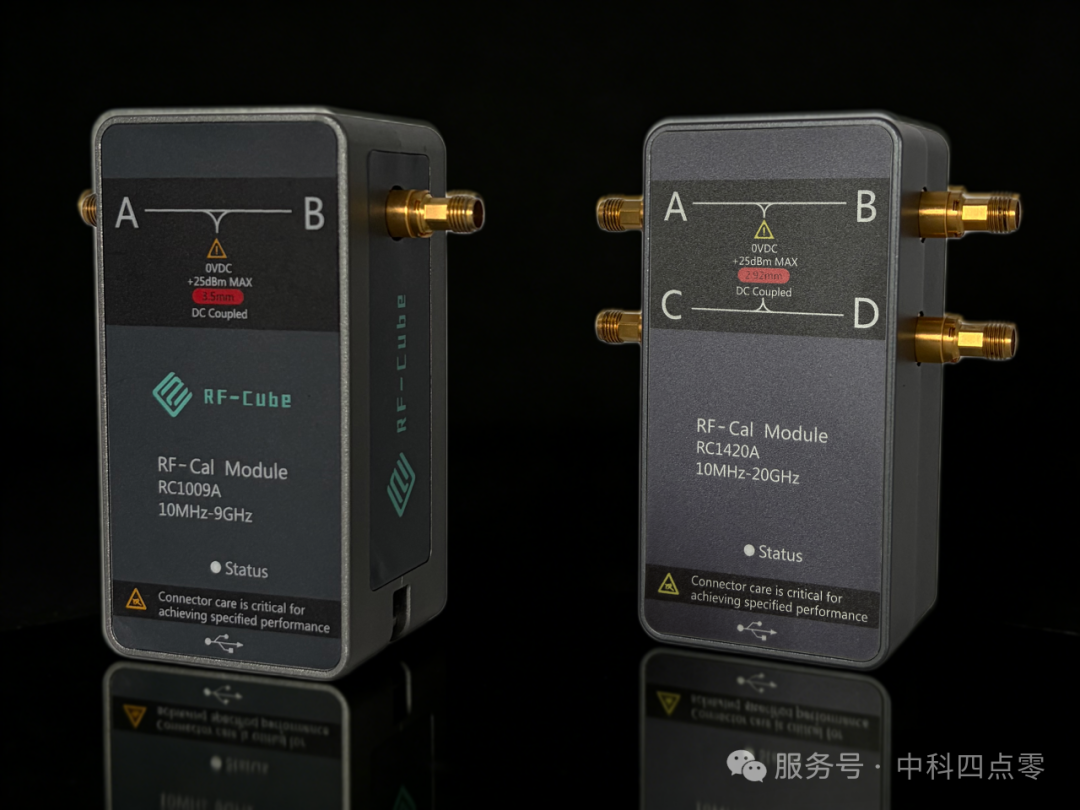

為提升測試效率與校準體驗，同步推出RC系列電子校準件。該系列通過USB Type-C接口供電與通信，可配合N2x20矢量網絡分析儀快速完成校準流程，大幅縮短多端口測試前的校準時間。提供2端口（RC12xx系列）與4端口（RC14xx系列）兩種配置，頻率覆蓋范圍支持9GHz、20GHz，適配從低頻到高頻的不同測試需求。

N2000軟件平臺

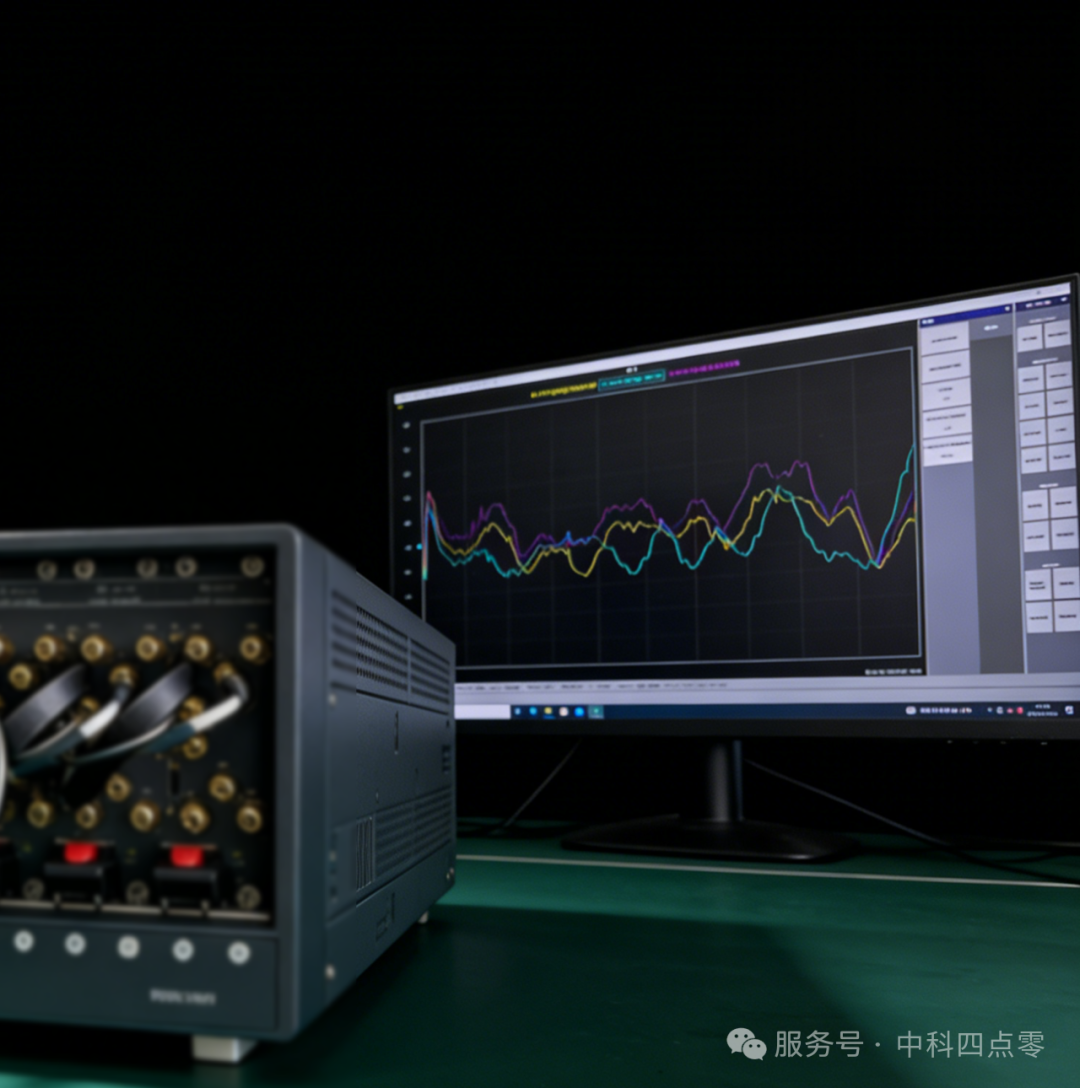

N2x20系列搭載中科四點零自研的N2000軟件平臺。該平臺在操作邏輯與界面布局上貼合行業習慣，用戶可快速上手，無需額外學習成本。值得一提的是，當多個模塊通過板卡級聯擴展端口數量時，N2000軟件平臺可統一控制所有級聯模塊，實現一體化的配置與測量——相比啟動多個軟件或多個編程端口，這種方式在觀測、操作與調試上更為便捷，顯著降低系統復雜度。

功能方面，N2000平臺集成豐富的測量分析功能，覆蓋從基礎 S 參數、校準與夾具處理到高級測量分析的全場景測試需求；性能加速方面，N2x20系列設計了板載DDR高速緩存空間，支持將測試結果以FIFO方式暫存于儀器內部，待測試項運行結束后整體讀取。這一機制可實現mS級別的高速觸發連續測試，大幅優化批量測試的吞吐效率，尤其適合產線自動化場景。

PXIe機箱與嵌入式控制器

除了核心測量模塊，PXIe測試平臺的性能與擴展能力同樣依賴于機箱與控制器的硬件支撐。中科四點零同步推出PXIe-1011機箱與PXIe-88C0嵌入式控制器，為高頻測試系統提供高集成度、高帶寬的運行基礎，可靈活適配多種PXIe模塊，滿足從實驗室研發到產線部署的多元需求。

PXIe-88C0嵌入式控制器搭載Intel i7-12700H處理器，擁有14核20線程的強勁算力，可保障在多模塊并行測試中指令響應與數據處理的實時流暢性。配套的PXIe-1011機箱采用4U 11槽（9槽可選）設計，提供24 GB/s系統帶寬與8 GB/s獨立外設帶寬，可為多模塊并行測試提供充足的數據通道資源。其高帶寬背板設計支持同步觸發與高速數據傳輸，確保在多模塊協同工作時信號同步性與數據完整性不受影響。

結語
