對于使用三相電源的醫用設備，檢測其在不同相序以及斷相故障狀態下的泄漏電流，是模擬現實世界中最為嚴苛的電氣故障情形。此舉旨在確保在任何可能出現的異常供電狀況下，設備都不會對患者（尤其是直接接觸心臟的 CF 型設備的患者）和醫護人員產生危險的漏電流。這不僅是醫療電氣安全設計的最后一道重要防線，也是法規和標準的硬性規定。CS2675WFJ - 3X 測試儀的“斷相/換相測試功能”，正是為滿足這一關鍵的安全檢測需求而設計的。
三相電源的醫用設備為什么需要泄漏測試？
模擬真實的供電故障場景
醫療場所（如醫院手術室、放射科、大型檢驗中心）的墻內電源通常采用三相五線制。像 CT、MRI、DR、直線加速器、大型消毒滅菌設備等大型設備，由于功率巨大（幾千瓦到上百千瓦），必須使用三相電源。
“斷相”風險：在設備安裝、維護或電路老化過程中，可能會出現某一相電源線松動、斷開或保險絲熔斷的情況，即“斷相”故障。
設備在故障下運行：即便斷了一相，設備可能因控制系統或部分電路仍在工作而繼續運轉（例如，冷卻系統仍在部分運行，但主電路不平衡）。
泄漏電流劇增：在斷相的非正常供電狀態下，設備內部的電源濾波電路、電磁兼容（EMC）抑制電路（如 Y 電容）的工作狀態會發生畸變。原本在三相平衡狀態下相互抵消的泄漏電流會失去平衡，可能導致對地泄漏電流急劇上升，遠超安全限值。
測試目的：就是為檢驗當這種真實的電源故障發生時，設備外殼或可觸及部件對地的漏電流是否仍處于安全范圍內，避免對患者或操作者造成電擊危險。
評估電源相位切換（換相）的影響
安裝不確定性：設備接入電網時，三根相線（L1, L2, L3）的連接順序可能存在不確定性。
對內部電路的影響：不同的相序可能會影響設備內部變壓器、電源模塊的工作狀態，從而微妙地改變其泄漏電流的分布和大小。
尋找最不利條件：安全標準要求在最不利的條件下進行測試。因此，“換相測試”就是系統地改變相序連接，測量所有可能連接方式下的泄漏電流，找出產生最大泄漏電流的“最壞情況”，并確保即便在這種最壞情況下，泄漏電流仍符合安全標準。
CS2675WFJ - 3X簡介
CS2675WFJ - 3X 無源醫用漏電流測試儀，憑借其卓越的設計、全面的功能以及嚴格的合規性，正成為醫療設備生產企業、科研實驗室及質量技術監督部門值得信賴的選擇。
合規可靠，標準先行
CS2675WFJ 系列嚴格遵循 IEC、ISO、BS、UL、JIS 等國際通用安全標準，并全面符合中國《GB9706.1 - 2020 醫用電氣設備 第 1 部分：基本安全和基本性能的通用要求》及《JJG1188 - 2022 醫用漏電流測試儀檢定規程》。儀器在研發與制造過程中深度融入標準要求，確保每一次檢測都具有權威性與可溯源性，助力用戶輕松應對產品上市與監管檢驗。
高性能設計，適應多元場景
該測試儀采用無源設計，配合外接隔離電源，支持最大額定功率 30kVA，能夠滿足從小型醫療設備到大型醫用系統的漏電流測試需求。無論是研發階段的性能驗證、生產線的批量檢測，還是第三方實驗室的合規性評估，CS2675WFJ - 3X 都能提供穩定、精準的測試支持，是貫穿產品全生命周期質量管控的可靠工具。
多功能集成，智能易用
斷相/換相測試功能：模擬電網異常狀態，全面評估設備在非正常供電條件下的安全性能。
定時測試功能：支持設定測試時間，實現自動化檢測，提升測試效率與一致性。
加權/無加權網絡測量：靈活適配不同標準對漏電流測量的頻響要求，確保數據準確可靠。
直流測量功能：覆蓋直流漏電流測試需求，拓展應用場景。
超限報警功能：實時監測，即時提示，防止不合格設備流入下一環節。
技術參數

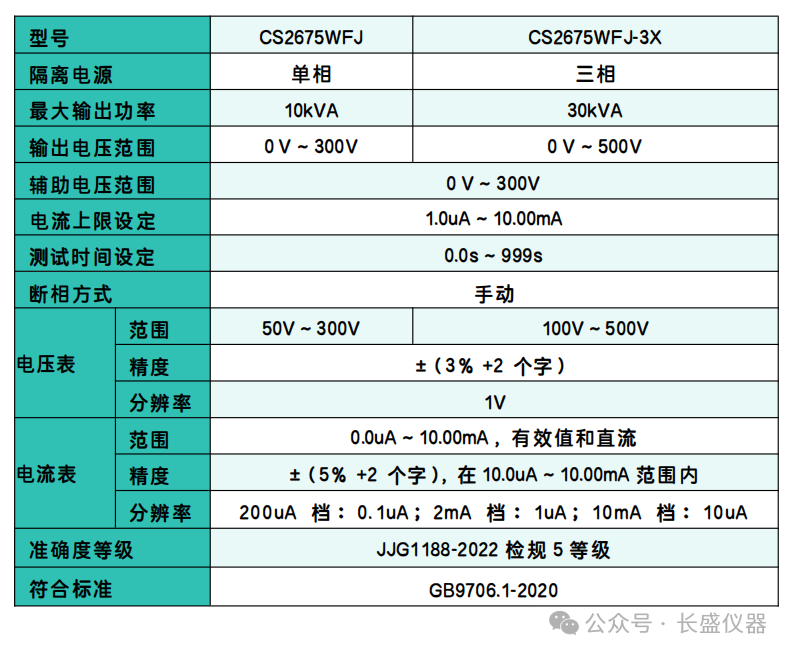

01、基本技術規格

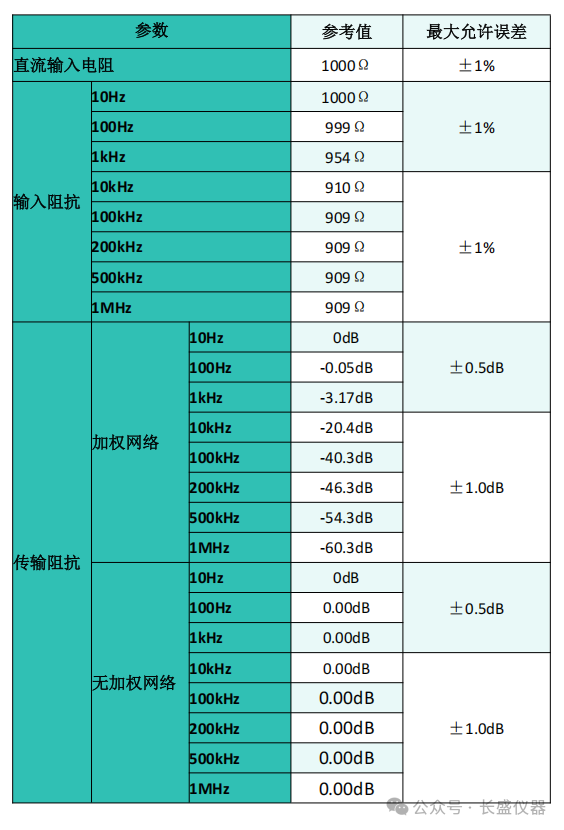

02、MD網絡特性
