做車載測試，很多影響測試效率和整體投入的因素，往往出現在實際使用過程中。結合車載測試中的常見應用，聊聊示波器除了參數之外，更值得關注的幾項關鍵能力。
21種協議標配，減少額外授權成本
在車載測試中，總線協議解碼是高頻需求。整車聯調和模塊調試常會用CAN、CAN-FD、LIN、FlexRay等協議；在ECU板級開發中，UART、I2C、SPI等接口也同樣常見。如果協議解碼功能需要后續按項購買，實際投入更高，設備之間配置差異也會給多工位部署帶來額外管理成本。
100Kwfm/s 波形刷新率，提高瞬態異常捕獲效率
在OBC、DC-DC等測試中，很多問題都出現在啟動、切換、負載變化等短時間窗口內，例如啟停瞬間的異常脈沖、繼電器切換時的電壓跌落，或者偶發干擾帶來的異常波形。這類問題持續時間短、復現不穩定，如果示波器死區時間較長，就更容易錯過關鍵信號。
ZDS2024C具備100Kwfm/s波形刷新率，能夠有效縮短死區時間，提高短時異常的捕獲概率。配合觸發設置，在處理啟停瞬態和偶發異常時，也能減少反復排查的時間。
125Mpts 存儲深度，適合長記錄與關聯分析
整車聯調中，很多問題需要結合總線通信和模擬信號一起分析時序關系。如異常出現前后，通信幀、控制信號和功率信號之間是否存在關聯。如果存儲深度不足，長時間記錄時就容易丟失關鍵上下文。
ZDS2024C提供125Mpts存儲深度，配合波形錄制與搜索功能，在長時記錄、特定事件定位以及通信與模擬信號關聯分析時，更容易保留完整上下文。
此外，ZDS2024C還支持52種參數測量和4Mpts FFT分析，便于做進一步的信號觀察和分析。
探頭方案覆蓋完整，高壓測試擴展范圍更廣

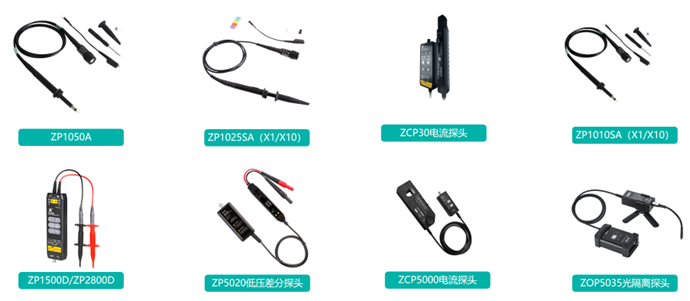

ZDS2024C可選配ZP1500D差分探頭和ZP2800D差分探頭，最高分別支持1500V和2800V。針對浮地和復雜共模環境，可選配ZOP5035光隔離探頭，提供電氣隔離保護。
電流測量可選配ZCP30和ZCP5000電流探頭，覆蓋不同量程需求。從板級低壓調試到高壓節點分析，相關測試配置也更容易銜接。
支持遠程操控，車載測試告別彎腰操作
在車載測試場景中，工程師需頻繁貼近測試點位查看波形、調整參數，操作負擔增加，在車內狹小空間內作業具有局限性。
ZDS2024C示波器支持WEB網頁直連與上位機遠程操控，可直接在電腦端完成全量波形查看與參數配置，大幅減少近距離操作，有效降低現場作業負擔。
車載測試看的不只是單一參數
